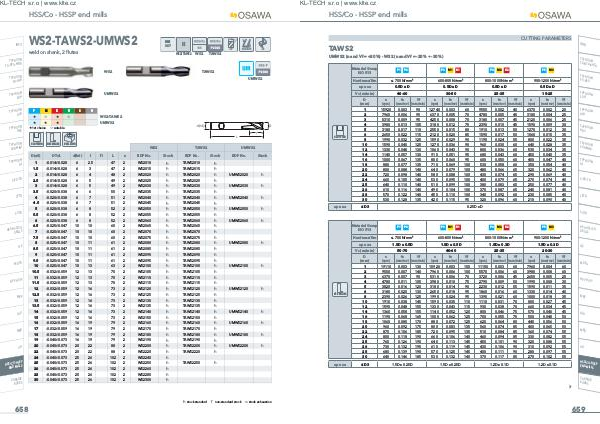

KL-TECH s.r.o | www.klte.cz HSS/Co - HSSP end mills CUTTING PARAMETERS INFO TAWS2 UMWS2 (n and Vf = +20%) - WS2 (n and Vf = -20% ÷ -30%) Material Group ISO 513 SLOTTING ap x ae P1    P2 TYPHOO N TA-HTA-4 HTA P3    M1    P4 K1    M2    P5 K2    M3 Hardness/Rm ≤ 700 N/mm² 600-800 N/mm² 800-1000 N/mm² 900-1200 N/mm² ap x ae 0.5D x D 0.5D x D 0.5D x D 0.5D x D Vc (m/min) 40-60 30-50 25-35 15-25 D (mm) n (rpm) 1 2 3 4 5 6 8 10 12 14 16 18 20 22 24 25 26 28 30 15920 7960 5310 3980 3180 2650 1990 1590 1330 1140 1000 880 800 720 660 640 610 570 530 fn Vf (mm/rev) (mm/min) 0.003 0.006 0.009 0.013 0.017 0.022 0.032 0.040 0.048 0.057 0.067 0.077 0.088 0.098 0.105 0.110 0.116 0.122 0.128 90 95 95 105 110 115 125 125 130 130 135 135 140 140 140 140 140 140 135 n (rpm) fn Vf (mm/rev) (mm/min) 12740 6370 4250 3180 2550 2120 1590 1270 1060 910 800 710 640 580 530 510 490 450 420 0.003 0.005 0.008 0.012 0.015 0.020 0.029 0.036 0.043 0.051 0.060 0.069 0.079 0.088 0.095 0.099 0.104 0.110 0.115 60 70 70 75 80 85 90 90 90 95 95 100 100 100 100 100 100 100 95 ≤ D3 n (rpm) fn Vf (mm/rev) (mm/min) 9550 4780 3180 2390 1910 1590 1190 960 800 680 600 530 480 430 400 380 370 340 320 0.002 0.005 0.007 0.010 0.013 0.017 0.024 0.030 0.036 0.043 0.050 0.058 0.066 0.074 0.079 0.083 0.087 0.092 0.096 40 45 45 45 50 50 55 60 60 60 60 60 65 65 65 65 65 60 60 n (rpm) 6370 3180 2120 1590 1270 1060 800 640 530 450 400 350 320 290 270 250 240 230 210 TYPHOO N PU-HPU fn Vf (mm/rev) (mm/min) 0.002 0.004 0.006 0.009 0.012 0.015 0.022 0.028 0.034 0.040 0.047 0.054 0.062 0.069 0.074 0.077 0.081 0.085 0.090 20 25 25 30 30 35 35 35 35 35 40 40 40 40 40 40 40 40 40 TYPHOO N SUH TYPHOO N ALH TYPHOO N HRC TYPHOO N SUH MIN I TYPHOO N HL C-SD-TA LFTA 0.25D x D SUTA Material Group ISO 513 SIDE MILLING ap x ae P1    P2 P3    M1    P4 K1    M2    P5 K2    Hardness/Rm ≤ 700 N/mm² 600-800 N/mm² 800-1000 N/mm² 900-1200 N/mm² ap x ae 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.3D 1.5D x 0.3D Vc (m/min) 50-70 40-60 25-35 20-30 D (mm) n (rpm) 1 2 3 4 5 6 8 10 12 14 16 18 20 22 24 25 26 28 30 19110 9550 6370 4780 3820 3180 2390 1910 1590 1360 1190 1060 960 870 800 760 730 680 640 ≤ D3 fn Vf (mm/rev) (mm/min) 0.003 0.007 0.007 0.011 0.016 0.020 0.026 0.038 0.048 0.058 0.068 0.080 0.092 0.106 0.118 0.126 0.132 0.139 0.146 1.5D x 0.25D 130 140 90 105 120 130 125 145 155 155 165 170 175 185 190 190 195 190 185 n (rpm) 15920 7960 5310 3980 3180 2650 1990 1590 1330 1140 1000 880 800 720 660 640 610 570 530 fn Vf (mm/rev) (mm/min) 0.003 0.006 0.006 0.010 0.014 0.018 0.024 0.035 0.043 0.052 0.062 0.072 0.083 0.095 0.106 0.113 0.119 0.125 0.132 1.5D x 0.25D 100 100 70 75 90 95 95 110 115 120 125 125 135 135 140 145 145 145 140 n (rpm) 11150 5570 3720 2790 2230 1860 1390 1110 930 800 700 620 560 510 460 450 430 400 370 fn Vf (mm/rev) (mm/min) 0.003 0.006 0.006 0.009 0.012 0.016 0.021 0.031 0.038 0.046 0.055 0.064 0.074 0.084 0.094 0.101 0.106 0.111 0.117 1.2D x 0.1D 60 60 45 50 55 60 60 70 70 75 75 80 85 85 85 90 90 90 85 n (rpm) 7960 3980 2650 1990 1590 1330 1000 800 660 570 500 440 400 360 330 320 310 280 270 HSS-HSS /CO DRILLS M3 G2 fn Vf (mm/rev) (mm/min) 0.004 0.008 0.005 0.008 0.011 0.014 0.018 0.027 0.034 0.040 0.048 0.056 0.065 0.074 0.082 0.088 0.092 0.097 0.102 1.2D x 0.1D 60 60 25 30 35 40 35 45 45 45 50 50 50 55 55 55 55 55 55 MDTA HF VH/U P MEF ALU MEX UH HSS/CO -HSSP END MIL LS CARBIDE BURRS 659
