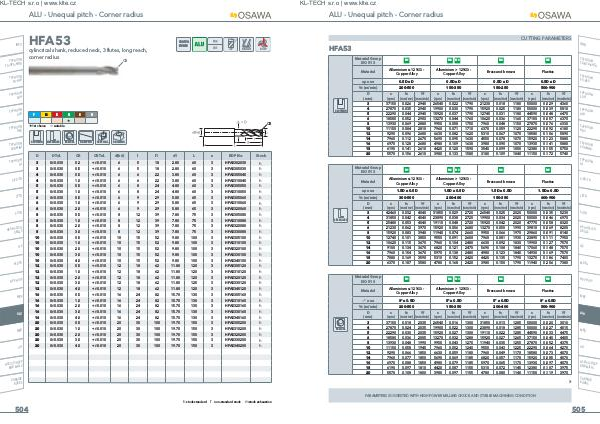

ALU- Unequal pitch- Corner radius

CUTTING PARAMETERS

HFA53

SLOTTING

Material Group ISO 513

Material

N1 N2 N3 N4 N5

Alluminium ≤ 12 % Si- Copper Alloy

Alluminium > 12 % Si- Copper Alloy

Brass and bronze

Plastics

ap x ae 0.5D x D 0.5D x D 0.5D x D 0.5D x D Vc( m / min) 200-500 150-350 150-250 500-900

D( mm) n( rpm) fn( mm / rev)

Vf( mm / min) n( rpm) fn( mm / rev)

Vf( mm / min)

3	37150	0.026	2940	26540	0.022	1790	21230	0.018	1180	50000	0.029	4360
4	27870	0.035	2940	19900	0.030	1790	15920	0.025	1180	50000	0.039	5810
5	22290	0.044	2940	15920	0.037	1790	12740	0.031	1180	44590	0.048	6470
6	18580	0.052	2900	13270	0.044	1760	10620	0.036	1160	37150	0.057	6370
8	13930	0.069	2880	9950	0.058	1750	7960	0.048	1150	27870	0.076	6330
10	11150	0.084	2810	7960	0.071	1710	6370	0.059	1120	22290	0.092	6180
12	9290	0.096	2680	6630	0.082	1620	5310	0.067	1070	18580	0.106	5890
14	7960	0.112	2670	5690	0.095	1630	4550	0.078	1070	15920	0.123	5880
16	6970	0.128	2680	4980	0.109	1630	3980	0.090	1070	13930	0.141	5880
18	6190	0.141	2610	4420	0.120	1590	3540	0.099	1050	12380	0.155	5750
20	5570	0.156	2610	3980	0.133	1580	3180	0.109	1040	11150	0.172	5740

INFO

TYPHOON TA-HTA-4HTA

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON SUH MINI

Material Group ISO 513

N1 N2 N3 N4 N5

TYPHOON HL

Material

Alluminium ≤ 12 % Si- Copper Alloy

Alluminium > 12 % Si- Copper Alloy

Brass and bronze

Plastics

C-SD-TA

SIDE MILLING ap x ae 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D Vc( m / min) 300-500 200-400 150-350 600-900

D( mm) n( rpm) fn( mm / rev)

Vf( mm / min) n( rpm) fn( mm / rev)

Vf( mm / min)

3	42460	0.032	4040	31850	0.029	2720	26540	0.025	2020	50000	0.035	5230
4	31850	0.042	4040	23890	0.038	2720	19900	0.034	2020	50000	0.046	6970
5	25480	0.053	4040	19110	0.048	2720	15920	0.042	2020	47770	0.058	8320
6	21230	0.062	3970	15920	0.056	2680	13270	0.050	1990	39810	0.069	8200
8	15920	0.083	3940	11940	0.074	2660	9950	0.066	1970	29860	0.091	8140
10	12740	0.101	3850	9550	0.091	2600	7960	0.081	1930	23890	0.111	7950
12	10620	0.115	3670	7960	0.104	2480	6630	0.092	1830	19900	0.127	7570
14	9100	0.134	3670	6820	0.121	2470	5690	0.108	1840	17060	0.148	7570
16	7960	0.154	3670	5970	0.138	2480	4980	0.123	1840	14930	0.169	7570
18	7080	0.169	3590	5310	0.152	2420	4420	0.135	1790	13270	0.186	7400
20	6370	0.187	3580	4780	0.168	2420	3980	0.150	1790	11940	0.206	7380

LFTA

SUTA

HSS-HSS / CO DRILLS

MDTA

Material Group ISO 513

N1 N2 N3 N4 N5

HF VH / UP

HELICAL

Material

Alluminium ≤ 12 % Si- Copper Alloy

Alluminium > 12 % Si- Copper Alloy

Brass and bronze

Plastics

� ° x ae 8 ° x 0.5D 5 ° x 0.5D 5 ° x 0.5D 8 ° x 0.5D Vc( m / min) 200-500 150-350 200-400 500-900

D( mm) n( rpm) fn( mm / rev)

Vf( mm / min) n( rpm) fn( mm / rev)

Vf( mm / min)

3	37150	0.018	2035	26540	0.016	1300	31850	0.013	1285	50000	0.020	3010
4	27870	0.024	2035	19900	0.022	1300	23890	0.018	1285	50000	0.027	4015
5	22290	0.030	2035	15920	0.027	1300	19110	0.022	1285	44590	0.033	4475
6	18580	0.036	2005	13270	0.032	1280	15920	0.027	1265	37150	0.040	4405
8	13930	0.048	1990	9950	0.043	1270	11940	0.035	1255	27870	0.052	4375
10	11150	0.058	1945	7960	0.052	1240	9550	0.043	1225	22290	0.064	4270
12	9290	0.066	1850	6630	0.059	1180	7960	0.049	1170	18580	0.073	4070
14	7960	0.077	1850	5690	0.069	1185	6820	0.057	1170	15920	0.085	4070
16	6970	0.088	1850	4980	0.079	1185	5970	0.065	1170	13930	0.097	4070
18	6190	0.097	1810	4420	0.087	1155	5310	0.072	1145	12380	0.107	3975
20	5570	0.108	1800	3980	0.097	1155	4780	0.080	1140	11150	0.119	3970

MEF

ALU

MEX

HSS / CO-HSSP END MILLS

CARBIDE BURRS

PARAMETERS SUGGESTED WITH HIGH POWER MILLING CHUCK AND STABLE MACHINING CONDITION

505
