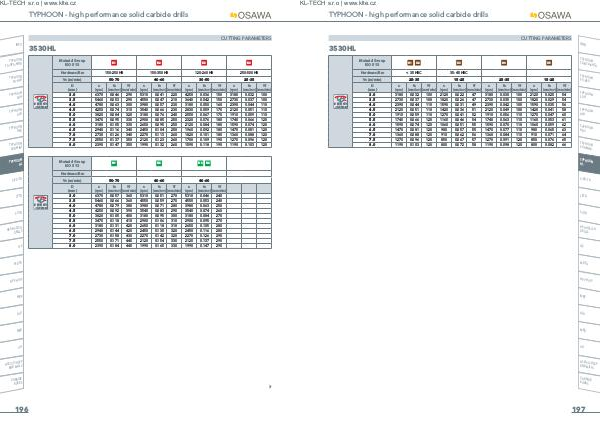

TYPHOON- high performance solid carbide drills

INFO

3530HL

CUTTING PARAMETERS

TYPHOON TA-HTA-4HTA

Material Group ISO 513

K1 K2 K3 K4

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON

SUH MINI

Ø RUN OUT < 0.02mm

Hardness / Rm 150-250 HB 150-350 HB 120-260 HB 250-500 HB Vc( m / min) 50-70 40-60 30-50 25-35

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3.0	6370	0.046	290	5310	0.041	220	4250	0.036	150	3180	0.032	100
3.5	5460	0.053	290	4550	0.047	210	3640	0.042	150	2730	0.037	100
4.0	4780	0.063	300	3980	0.057	230	3180	0.050	160	2390	0.044	110
4.5	4250	0.074	310	3540	0.066	230	2830	0.059	170	2120	0.051	110
5.0	3820	0.084	320	3180	0.076	240	2550	0.067	170	1910	0.059	110
5.5	3470	0.095	330	2900	0.085	250	2320	0.076	180	1740	0.066	120
6.0	3180	0.105	330	2650	0.095	250	2120	0.084	180	1590	0.074	120
6.5	2940	0.116	340	2450	0.104	250	1960	0.092	180	1470	0.081	120
7.0	2730	0.126	340	2270	0.113	260	1820	0.101	180	1360	0.088	120
7.5	2550	0.137	350	2120	0.123	260	1700	0.109	190	1270	0.096	120
8.0	2390	0.147	350	1990	0.132	260	1590	0.118	190	1190	0.103	120

TYPHOON HL

Material Group ISO 513

N1 N2 N3 N4

C-SD-TA

LFTA

SUTA

HSS-HSS / CO DRILLS

Ø RUN OUT < 0.02mm

Hardness / Rm
Vc( m / min)	50-70	40-60	40-60

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3.0	6370	0.057	360	5310	0.051	270	5310	0.046	240
3.5	5460	0.066	360	4550	0.059	270	4550	0.053	240
4.0	4780	0.079	380	3980	0.071	280	3980	0.063	250
4.5	4250	0.092	390	3540	0.083	290	3540	0.074	260
5.0	3820	0.105	400	3180	0.095	300	3180	0.084	270
5.5	3470	0.118	410	2900	0.106	310	2900	0.095	270
6.0	3180	0.131	420	2650	0.118	310	2650	0.105	280
6.5	2940	0.144	420	2450	0.130	320	2450	0.116	280
7.0	2730	0.158	430	2270	0.142	320	2270	0.126	290
7.5	2550	0.171	440	2120	0.154	330	2120	0.137	290
8.0	2390	0.184	440	1990	0.165	330	1990	0.147	290

MDTA

HF VH / UP

MEF

ALU

MEX

HSS / CO-HSSP END MILLS

CARBIDE BURRS

196
