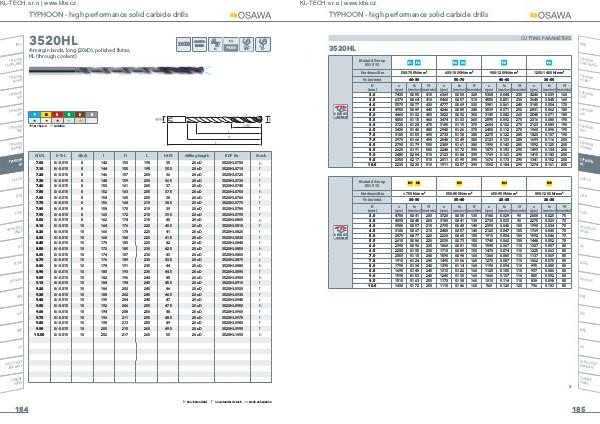

TYPHOON- high performance solid carbide drills

CUTTING PARAMETERS

3520HL

INFO

Material Group ISO 513

P1 P2 P3 P4 P5 P6

TYPHOON

TA-HTA-4HTA

Ø RUN OUT < 0.02mm

Hardness / Rm 500-700 N / mm ² 600-1000 N / mm ² 900-1200 N / mm ² 1200-1400 N / mm ² Vc( m / min) 60-80 50-70 40-60 30-50

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3.0	7430	0.055	410	6369	0.050	320	5308	0.044	230	4246	0.039	160
3.5	6370	0.064	410	5460	0.057	310	4550	0.051	230	3640	0.045	160
4.0	5570	0.077	430	4777	0.069	330	3981	0.061	240	3185	0.054	170
4.5	4950	0.089	440	4246	0.080	340	3539	0.071	250	2831	0.062	180
5.0	4460	0.102	450	3822	0.092	350	3185	0.082	260	2548	0.071	180
5.5	4050	0.115	460	3474	0.103	360	2895	0.092	270	2316	0.080	190
6.0	3720	0.128	470	3185	0.115	370	2654	0.102	270	2123	0.089	190
6.5	3430	0.140	480	2940	0.126	370	2450	0.112	270	1960	0.098	190
7.0	3180	0.153	490	2730	0.138	380	2275	0.122	280	1820	0.107	190
7.5	2970	0.166	490	2548	0.149	380	2123	0.133	280	1699	0.116	200
8.0	2790	0.179	500	2389	0.161	380	1990	0.143	280	1592	0.125	200
8.5	2620	0.191	500	2248	0.172	390	1873	0.153	290	1499	0.134	200
9.0	2480	0.204	510	2123	0.184	390	1769	0.163	290	1415	0.143	200
9.5	2350	0.217	510	2011	0.195	390	1676	0.173	290	1341	0.152	200
10.0	2230	0.230	510	1911	0.207	390	1592	0.184	290	1274	0.161	200

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON SUH MINI

TYPHOON HL

Material Group ISO 513

M1 M2 M3 M4 M5

C-SD-TA

Ø RUN OUT < 0.02mm

Hardness / Rm < 750 N / mm ² 550-850 N / mm ² 650-950 N / mm ² 850-1200 N / mm ² Vc( m / min) 30-50 30-40 25-35 20-30

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3.0	4780	0.041	200	3720	0.035	130	3180	0.029	90	2650	0.025	70
3.5	4090	0.048	200	3180	0.041	130	2730	0.033	90	2275	0.029	70
4.0	3580	0.057	210	2790	0.049	140	2390	0.040	100	1990	0.034	70
4.5	3180	0.067	210	2480	0.057	140	2120	0.047	100	1769	0.040	70
5.0	2870	0.077	220	2230	0.065	150	1910	0.054	100	1592	0.046	70
5.5	2610	0.086	220	2030	0.073	150	1740	0.060	100	1448	0.052	70
6.0	2390	0.096	230	1860	0.081	150	1590	0.067	110	1327	0.057	80
6.5	2200	0.105	230	1710	0.089	150	1470	0.074	110	1225	0.063	80
7.0	2050	0.115	240	1590	0.098	160	1360	0.080	110	1137	0.069	80
7.5	1910	0.124	240	1490	0.106	160	1270	0.087	110	1062	0.075	80
8.0	1790	0.134	240	1390	0.114	160	1190	0.094	110	995	0.080	80
8.5	1690	0.143	240	1310	0.122	160	1120	0.100	110	937	0.086	80
9.0	1590	0.153	240	1240	0.130	160	1060	0.107	110	885	0.092	80
9.5	1510	0.163	250	1170	0.138	160	1010	0.114	110	838	0.098	80
10.0	1430	0.172	250	1110	0.146	160	960	0.120	120	796	0.103	80
