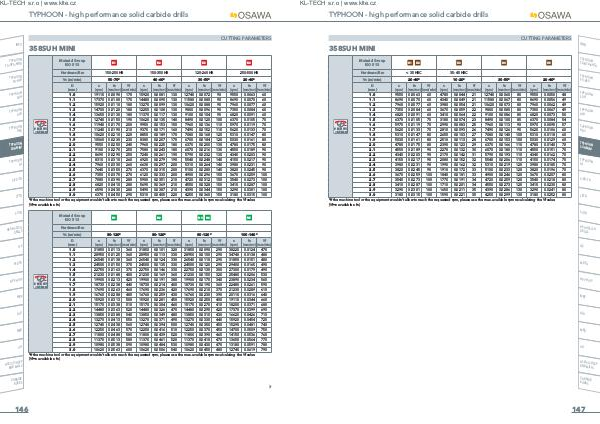

KL-TECH s.r.o | www.klte.cz TYPHOON - high performance solid carbide drills CUTTING PARAMETERS INFO N TYPHOO HTA TA-HTA-4 N TYPHOO PU-HPU N TYPHOO SUH N TYPHOO ALH N TYPHOO HRC N TYPHOO I SUH MIN N TYPHOO HL C-SD-TA LFTA SUTA /CO HSS-HSS DRILLS G2 MDTA P HF VH/U MEF ALU MEX UH -HSSP HSS/CO LS END MIL CARBIDE BURRS 146 358SUH MINI Material Group ISO 513 K1 K2 K3 K4 Hardness/Rm 150-250 HB 150-350 HB 120-260 HB 250-500 HB Vc (m/min) D (mm) 50-70* n (rpm) fn Vf (mm/rev) (mm/min) 40-60* n (rpm) fn Vf (mm/rev) (mm/min) 30-50* n (rpm) fn Vf (mm/rev) (mm/min) 20-40* n (rpm) fn Vf (mm/rev) (mm/min) 1.0 19110 0.0090 170 15920 0.0081 130 12740 0.0072 90 9550 0.0063 1.1 17370 0.0100 170 14480 0.0090 130 11580 0.0080 90 8690 0.0070 1.2 15920 0.0110 180 13270 0.0099 130 10620 0.0088 90 7960 0.0077 1.3 14700 0.0120 180 12250 0.0108 130 9800 0.0096 90 7350 0.0084 1.4 13650 0.0130 180 11370 0.0117 130 9100 0.0104 90 6820 0.0091 1.5 12740 0.0150 190 10620 0.0135 140 8490 0.0120 100 6370 0.0105 1.6 11940 0.0170 200 9950 0.0153 150 7960 0.0136 110 5970 0.0119 Ø RUN OUT 1.7 11240 0.0190 210 9370 0.0171 160 7490 0.0152 110 5620 0.0133 <0.02mm 1.8 10620 0.0210 220 8850 0.0189 170 7080 0.0168 120 5310 0.0147 1.9 10060 0.0230 230 8380 0.0207 170 6700 0.0184 120 5030 0.0161 2.0 9550 0.0250 240 7960 0.0225 180 6370 0.0200 130 4780 0.0175 2.1 9100 0.0270 250 7580 0.0243 180 6070 0.0216 130 4550 0.0189 2.2 8690 0.0290 250 7240 0.0261 190 5790 0.0232 130 4340 0.0203 2.3 8310 0.0310 260 6920 0.0279 190 5540 0.0248 140 4150 0.0217 2.4 7960 0.0330 260 6630 0.0297 200 5310 0.0264 140 3980 0.0231 2.5 7640 0.0350 270 6370 0.0315 200 5100 0.0280 140 3820 0.0245 2.6 7350 0.0370 270 6120 0.0333 200 4900 0.0296 150 3670 0.0259 2.7 7080 0.0390 280 5900 0.0351 210 4720 0.0312 150 3540 0.0273 2.8 6820 0.0410 280 5690 0.0369 210 4550 0.0328 150 3410 0.0287 2.9 6590 0.0430 280 5490 0.0387 210 4390 0.0344 150 3290 0.0301 3.0 6370 0.0450 290 5310 0.0405 220 4250 0.0360 150 3180 0.0315 *if the machine tool or the equipment wouldn’t allow to reach the requested rpm, please use the max. available rpm recalculating the Vf value (Vf=n available x fn) Material Group ISO 513 N1 N2 N3    N4 60 60 60 60 60 70 70 70 80 80 80 90 90 90 90 90 100 100 100 100 100 N5 Hardness/Rm 80-120* Vc (m/min) D (mm) n (rpm) fn Vf (mm/rev) (mm/min) 80-120* n (rpm) fn Vf (mm/rev) (mm/min) 80-120* n (rpm) fn Vf (mm/rev) (mm/min) 100-140* n (rpm) fn Vf (mm/rev) (mm/min) 1.0 31850 0.0113 360 31850 0.0101 320 31850 0.0090 290 38220 0.0124 1.1 28950 0.0125 360 28950 0.0113 330 28950 0.0100 290 34740 0.0138 1.2 26540 0.0138 360 26540 0.0124 330 26540 0.0110 290 31850 0.0151 1.3 24500 0.0150 370 24500 0.0135 330 24500 0.0120 290 29400 0.0165 1.4 22750 0.0163 370 22750 0.0146 330 22750 0.0130 300 27300 0.0179 1.5 21230 0.0188 400 21230 0.0169 360 21230 0.0150 320 25480 0.0206 1.6
