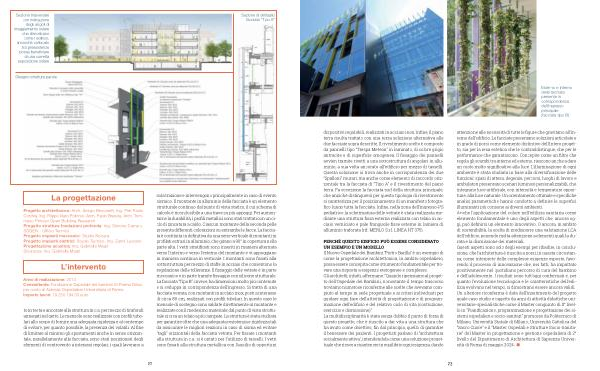

La progettazione
L ’ intervento
Sezione trasversale con indicazione degli angoli di irraggiamento solare che dimostrano come l ’ edificio , ancorché collocato tra preesistenze possa beneficiare di una corretta esposizione solare
Sezione di dettaglio facciata “ Tipo A ”
Disegno struttura parete
La progettazione
Progetto architettonico : Arch . Sergio Beccarelli , Ing . Pier Paolo Corchia , Ing . Filippo Viaro Policreo , Arch . Paolo Brescia , Arch . Tommaso Principi Open Building Research Progetto strutture fondazioni profonde : Ing . Simone Carraro , SOGEN - Ufficio Tecnico Progetto impianti meccanici : Studio Nocera Progetto impianti elettrici : Studio Tecnico , Ing . Zanni Luciano Progettazione acustica : Ing . Gabriella Magri Sicurezza : Ing . Gabriella Magri
L ’ intervento
Anno di realizzazione : 2013 Committente : Fondazione Ospedale dei bambini Di Parma Onlus , per conto di Azienda Ospedaliero Universitaria di Parma Importo lavori : 19.250.194,00 euro
to in testa e ancorate alla struttura in c . a . per mezzo di tirafondi annegati nel getto . Le mensole sono realizzate con profili tubolari allo scopo di fornire una adeguata rigidezza e al contempo di evitare , per quanto possibile , la presenza dei volatili . Al fine di limitare al minimo gli spostamenti anche in senso orizzontale , parallelamente alla facciata , sono stati posizionati degli elementi di controvento a interassi regolari , i quali lavorano a sola trazione e intervengono principalmente in caso di evento sismico . Il montante in alluminio della facciata è un elemento strutturale continuo dal punto di vista statico , il cui schema di calcolo è riconducibile a una trave su più appoggi . Per aumentarne la durabilità , i profili metallici sono stati trattati con un ciclo di zincatura a caldo . Ciascun montante della seconda pelle presenta differenti colorazioni su entrambe le facce . La facciata è costituita in definitiva da una serie verticale di montanti in profilati estrusi in alluminio , che girano a 90 ° in copertura nella parte alta . I vetri stratificati sono inseriti in maniera alternata verso l ’ interno e verso l ’ esterno del montante e vi appoggiano in maniera continua in verticale . I montanti sono fissati alla sottostruttura per mezzo di staffe in acciaio che consentono la regolazione delle tolleranze . Il fissaggio delle vetrate è in parte meccanico e in parte tramite fissaggio con silicone strutturale . La facciata “ Tipo B ”, invece , ha dimensioni molto più contenute e si sviluppa in corrispondenza dell ’ ingresso . Si tratta di una facciata vetrata , con montanti in acciaio inox , posti a interasse di circa 80 cm , realizzati con profili tubolari . In questo caso le mensole di sostegno sono saldate direttamente al montante e realizzate con il medesimo materiale ; dal punto di vista strutturale si crea un telaio a più campate . La struttura è stata studiata per garantire oltre che una adeguata resistenza e rigidezza tali da assicurare le migliori reazioni in caso di sisma ed evitare “ tagli ” orizzontali della facciata vetrata . Per fissare i montanti alla struttura in c . a . si è optato per l ’ utilizzo di tasselli . I vetri sono fissati alla struttura metallica con l ’ ausilio di opportuni
