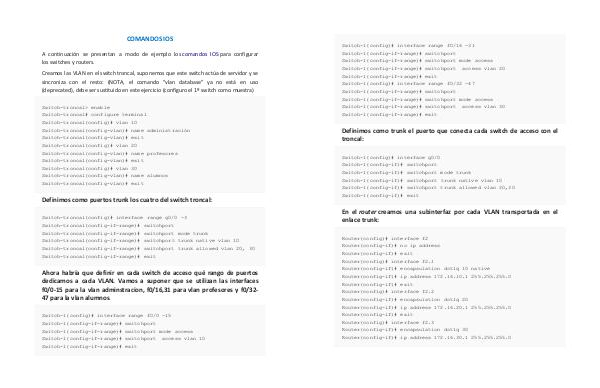

Switch-1( config)# interface range f0 / 16-31 Switch-1( config-if-range)# switchport Switch-1( config-if-range)# switchport mode access Switch-1( config-if-range)# switchport access vlan 20 Switch-1( config-if-range)# exit Switch-1( config)# interface range f0 / 32-47 Switch-1( config-if-range)# switchport Switch-1( config-if-range)# switchport mode access Switch-1( config-if-range)# switchport access vlan 30 Switch-1( config-if-range)# exit
Definimos como trunk el puerto que conecta cada switch de acceso con el troncal:
Switch-1( config)# interface g0 / 0 Switch-1( config-if)# switchport Switch-1( config-if)# switchport mode trunk Switch-1( config-if)# switchport trunk native vlan 10 Switch-1( config-if)# switchport trunk allowed vlan 20,30 Switch-1( config-if)# exit
En el router creamos una subinterfaz por cada VLAN transportada en el enlace trunk:
Router( config)# interface f2 Router( config-if)# no ip address Router( config-if)# exit Router( config)# interface f2.1 Router( config-if)# encapsulation dot1q 10 native Router( config-if)# ip address 172.16.10.1 255.255.255.0 Router( config-if)# exit Router( config)# interface f2.2 Router( config-if)# encapsulation dot1q 20 Router( config-if)# ip address 172.16.20.1 255.255.255.0 Router( config-if)# exit Router( config)# interface f2.3 Router( config-if)# encapsulation dot1q 30 Router( config-if)# ip address 172.16.30.1 255.255.255.0
