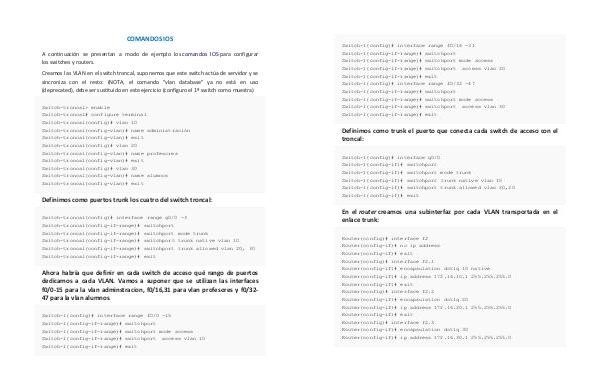

COMANDOS IOS
A continuación se presentan a modo de ejemplo los comandos IOS para configurar
los switches y routers.
Creamos las VLAN en el switch troncal, suponemos que este switch actúa de servidor y se
sincroniza con el resto: (NOTA, el comando "vlan database" ya no está en uso
(deprecated), debe ser sustituido en este ejercicio (configuro el 1º switch como muestra)
Switch-troncal> enable
Switch-troncal# configure terminal
Switch-troncal(config)# vlan 10
Switch-troncal(config-vlan)# name administración
Switch-troncal(config-vlan)# exit
Switch-troncal(config)# vlan 20
Switch-troncal(config-vlan)# name profesores
Switch-troncal(config-vlan)# exit
Switch-troncal(config)# vlan 30
Switch-troncal(config-vlan)# name alumnos
Switch-troncal(config-vlan)# exit
Definimos como puertos trunk los cuatro del switch troncal:
Switch-troncal(config)# interface range g0/0 -3
Switch-troncal(config-if-range)# switchport
Switch-troncal(config-if-range)# switchport mode trunk
Switch-troncal(config-if-range)# switchport trunk native vlan 10
Switch-troncal(config-if-range)# switchport trunk allowed vlan 20, 30
Switch-troncal(config-if-range)# exit
Ahora habría que definir en cada switch de acceso qué rango de puertos
dedicamos a cada VLAN. Vamos a suponer que se utilizan las interfaces
f0/0-15 para la vlan adminstracion, f0/16,31 para vlan profesores y f0/32-
47 para la vlan alumnos.
Switch-1(config)# interface range f0/0 -15
Switch-1(config-if-range)# switchport
Switch-1(config-if-range)# switchport mode access
Switch-1(config-if-range)# switchport access vlan 10
Switch-1(config-if-range)# exit
