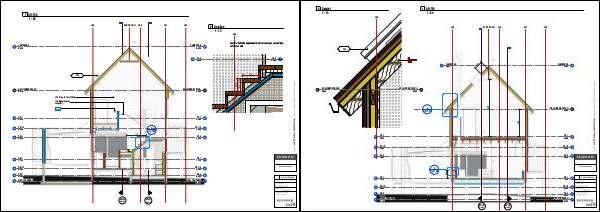

4 Detalle 1 1 : 10 1 AR-T03 1 : 50 L03 L03 EJE TECHO L02 L01 L00 V63 3"X6" (7,5x15cm) h: 0,000 ES QUIEBRE TECHO 5,948 CUMBRERA 9,000 CUMBRERA 9,000 ES QUIEBRE TECHO 5,948 4 Arq 010 ES QUIEBRE TECHO 5,948 PA 1 4,000 PA 1 4,000 PA 1/2 3,280 PA 1/2 3,280 PA 0 2,650 PA 0 2,650 MELIQUINA SASSI Sección tranversal 4 CyH 02 PB 1 1,100 PB 1 1,100 PB 1/2 0,480 PB 1/2 0,480 PB 0 0,000 PB 0 0,000 rev. Proyecto Ejecutivo 12/19/18 Ubicacion de proyecto: MELIQUINA NQN-SMA Cliente-Propietario: GUIDO SASSI NIVEL TERRENO -0,400 NIVEL TERRENO -0,400 estudio@carnaghiarquitectura.com www.carnaghiarquitectura.com JOAQUIN CARNAGHI ARQ. Nº DE PLANO: AR-L02 AR-L01 Arq 013 Arq 012 Arq 010
