1 AR-T02
1 : 50
L03
EJE TECHO
L02
L01
L00
2 Detalle 4
1 : 10
L02
CUMBRERA
9,000
CUMBRERA
9,000
La altura definitiva depende del material con el que se construya.
verificar en obra
PA 0
2,650
PA 0
2,650
23 cm
ES QUIEBRE TECHO
5,948
ES QUIEBRE TECHO
5,948
V63
JCA -Placa de Yeso 12,5mm
JCA- Madera macisa
Lenga(W)
84-esc
PA 1
4,000
PA 1
4,000
PA 1/2
3,280
2
Arq 009
1,355
PA 0
2,650
PA 0
2,650
PA 1/2
3,280
PB 1
1,100 PB 1
1,100
PB 1/2
0,480 PB 1/2
0,480
PB 0
0,000 PB 0
0,000
NIVEL TERRENO
-0,400
NIVEL TERRENO
-0,400
MELIQUINA SASSI

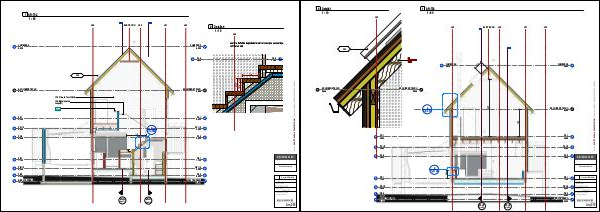

Sección tranversal
rev.
Proyecto Ejecutivo
12/19/18
Ubicacion de proyecto:
MELIQUINA NQN-SMA
Cliente-Propietario:
GUIDO SASSI
[e-mail]
www.carnaghiarquitectura.com
AR-L02 AR-L01
Arq 013 Arq 012
JOAQUIN CARNAGHI ARQ.
Nº DE PLANO:
Arq 009
