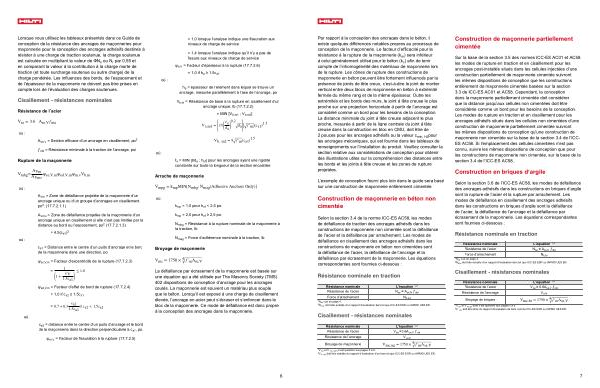

Masonry Anchor Strength Design Guide CAFR | Seite 7

Par rapport à la conception des ancrages dans le béton, il existe quelques différences notables propres au processus de conception de la maçonnerie. Le facteur d’ efficacité pour la résistance à la rupture de la maçonnerie( k m) sera inférieur à celui généralement utilisé pour le béton( k c) afin de tenir compte de l’ inhomogénéité des matériaux de maçonnerie lors de la rupture. Les cônes de rupture des constructions de maçonnerie en béton peuvent être fortement influencés par la présence de joints de tête creux, c’ est-à-dire le joint de mortier vertical entre deux blocs de maçonnerie en béton à extrémité fermée du même rang et de la même épaisseur. Outre les extrémités et les bords des murs, le joint à tête creuse le plus proche sur une projection horizontale à partir de l’ ancrage est considéré comme un bord pour les besoins de la conception. La distance minimale du joint à tête creuse adjacent le plus proche, mesurée à partir de la ligne centrale du joint à tête creuse dans la construction en bloc en CMU, doit être de 2 pouces pour les ancrages adhésifs ou la valeur c min, HJ pour les ancrages mécaniques, qui est fournie dans les tableaux de renseignements sur l’ installation du produit. Veuillez consulter la section relative aux considérations de conception pour obtenir des illustrations utiles sur la compréhension des distances entre les bords et les joints à tête creuse et les zones de rupture projetées.
L’ exemple de conception fourni plus loin dans le guide sera basé sur une construction de maçonnerie entièrement cimentée.
Construction de maçonnerie en béton non cimentée
Selon la section 3.4 de la norme ICC-ES AC58, les modes de défaillance de traction des ancrages adhésifs dans les constructions de maçonnerie non cimentée sont la défaillance de l’ acier et la défaillance par arrachement. Les modes de défaillance en cisaillement des ancrages adhésifs dans les constructions de maçonnerie en béton non cimentées sont la défaillance de l’ acier, la défaillance de l’ ancrage et la défaillance par écrasement de la maçonnerie. Les équations correspondantes sont fournies ci-dessous:
Résistance nominale en traction
Résistance nominale L’ équation 1, 2 Résistance de l’ acier
N sa = A se, N ƒ uta
Force d’ arrachement
N k, ug 1 N sa vue en page 4. 2 N k, ug doit être extraite d’ un rapport d’ évaluation tiers tel que ICC-ES ESR ou IAPMO UES ER.
Cisaillement- résistances nominales
Construction de maçonnerie partiellement cimentée
Sur la base de la section 3.5 des normes ICC-ES AC01 et AC58, les modes de rupture en traction et en cisaillement pour les ancrages post-installés situés dans les cellules injectées d’ une construction partiellement de maçonnerie cimentée suivront les mêmes dispositions de conception que les constructions entièrement de maçonnerie cimentée basées sur la section 3.3 de ICC-ES AC01 et AC58. Cependant, la conception dans la maçonnerie partiellement cimentée doit considérer que la distance jusqu’ aux cellules non cimentées doit être considérée comme un bord pour les besoins de la conception. Les modes de rupture en traction et en cisaillement pour les ancrages adhésifs situés dans les cellules non cimentées d’ une construction de maçonnerie partiellement cimentée suivront les mêmes dispositions de conception qu’ une construction de maçonnerie non cimentée sur la base de la section 3.4 de l’ ICC- ES AC58. Si l’ emplacement des cellules cimentées n’ est pas connu, suivre les mêmes dispositions de conception que pour les constructions de maçonnerie non cimentée, sur la base de la section 3.4 de l’ ICC-ES AC58.
Construction en briques d’ argile
Selon la section 3.6 de l’ ICC-ES AC58, les modes de défaillance des ancrages adhésifs dans les constructions en briques d’ argile sont la rupture de l’ acier et la rupture par arrachement. Les modes de défaillance en cisaillement des ancrages adhésifs dans les constructions en briques d’ argile sont la défaillance de l’ acier, la défaillance de l’ ancrage et la défaillance par écrasement de la maçonnerie. Les équations correspondantes sont fournies ci-dessous:
Résistance nominale en traction
Résistance nominale L’ équation 1, 2 Résistance de l’ acier
N sa = A se, N ƒ uta
Force d’ arrachement
N k, br 1 N sa vue en page 4. 2 N k, br doit être extraite d’ un rapport d’ évaluation tiers tel que ICC-ES ESR ou IAPMO UES ER.
Cisaillement- résistances nominales
Résistance nominale
L’ équation 1, 2
Résistance de l’ acier
V sa = 0.6A se, V ƒ uta
Résistance de l’ ancrage
V s, br
Broyage de briques V mc, br = 1750 ×
4 f ′ m A se, V
1 V sa et V mc, br dont il est question aux pages 5 à 6 2 V s, br doit être tirée du rapport d’ évaluation de tiers comme ICC-ES ESR ou IAPMO UES ER.
Résistance nominale
L’ équation 1, 2
Résistance de l’ acier
V sa = 0.6A se, V ƒ uta
Résistance de l’ ancrage
V s, ug
Broyage de maçonnerie V mc, ug = 1750 ×
4 f ′ m A se, V
1 V sa et V mc, dont il est question aux pages 5 à 6. 2 V s, ug doit être extraite du rapport d’ évaluation d’ un tiers tel que ICC-ES ESR ou IAPMO UES ER.
7
