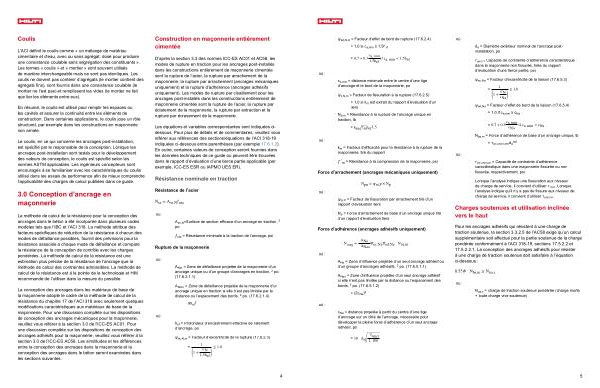

où: ψ ed, N, m = Facteur d’ effet de bord de rupture( 17.6.2.4) = 1,0 si c a, min ≥ 1,5h ef
= 0,7 + 0,3 c a, min 1,5h ef if c a, min < 1,5h ef
c a, min = distance minimale entre le centre d’ une tige d’ ancrage et le bord de la maçonnerie, po
ψ c, N, m = Facteur de fissuration à la rupture( 17.6.2.5)
= 1,0 si k m est extrait du rapport d’ évaluation d’ un tiers
N b, m = Résistance à la rupture de l’ ancrage unique en traction, lb
= k m f ' m h ef 1,5 où: d a = Diamètre extérieur nominal de l’ ancrage postinstallation, po
т uncr = Capacité de contrainte d’ adhérence caractéristique dans la maçonnerie non fissurée, tirée du rapport d’ évaluation d’ une tierce partie, psi
ψ ec, Na = Facteur d’ excentricité de la liaison( 17.6.5.3) =
1 1 + e ' N c Na
≤ 1,0
ψ ed, Na = Facteur d’ effet de bord de la liaison( 17.6.5.4) = 1,0 if c a, min ≥ c Na
= 0,7 + 0,3 c a, min c Na if c a, min < c Na où: k m = Facteur d’ efficacité pour la résistance à la rupture de la maçonnerie, tiré du rapport
ƒ ́m = Résistance à la compression de la maçonnerie, psi
Force d’ arrachement( ancrages mécaniques uniquement) où:
N ba, m = Force d’ adhérence de base d’ un ancrage unique, lb = т( cr, uncr), mπ d a hef
т( cr, uncr), m = Capacité de contrainte d’ adhérence caractéristique dans une maçonnerie fissurée ou non fissurée, respectivement, psi. où:
N pn = ψ m, P × N p
ψ m, P = Facteur de fissuration par arrachement tiré d’ un rapport d’ évaluation tiers
N p = Force d’ arrachement de base d’ un ancrage unique tiré d’ un rapport d’ évaluation tiers
Force d’ adhérence( ancrages adhésifs uniquement)
où:
N mag =
A Na A Nao
Ψ ec, Na Ψ ed, Na N ba, m
A Na = Zone d’ influence projetée d’ un seul ancrage adhésif ou d’ un groupe d’ ancrages adhésifs, 2 po.( 17.6.5.1.1)
A Nao = Zone d’ influence projetée d’ un seul ancrage adhésif si elle n’ est pas limitée par la distance ou l’ espacement des bords, 2 po.( 17.6.5.1.2)
=( 2c Na) 2
Lorsque l’ analyse indique une fissuration aux niveaux de charge de service, il convient d’ utiliser т cr, m. Lorsque l’ analyse indique qu’ il n’ y a pas de fissure aux niveaux de charge de service, il convient d’ utiliser т uncr, m.
Charges soutenues et utilisation inclinée vers le haut
Pour les ancrages adhésifs qui résistent à une charge de traction soutenue, la section 3.3.2.5 de l’ AC58 exige qu’ un calcul supplémentaire soit effectué pour la partie soutenue de la charge pondérée conformément à l’ ACI 318-19, sections 17.5.2.2 et 17.5.2.2.1. La conception des ancrages adhésifs pour résister à une charge de traction soutenue doit satisfaire à l’ équation ci-dessous:
0.55Φ N ba, m ≥ N ua, s
où:
N ua, s = charge de traction soutenue pondérée( charge morte + toute charge vive soutenue) où: c Na = distance projetée à partir du centre d’ une tige d’ ancrage sur un côté de l’ ancrage, nécessaire pour développer la pleine force d’ adhérence d’ un seul ancrage adhésif, po
= 10 d a
T uncr 1, 100
5
