IMPIANTI

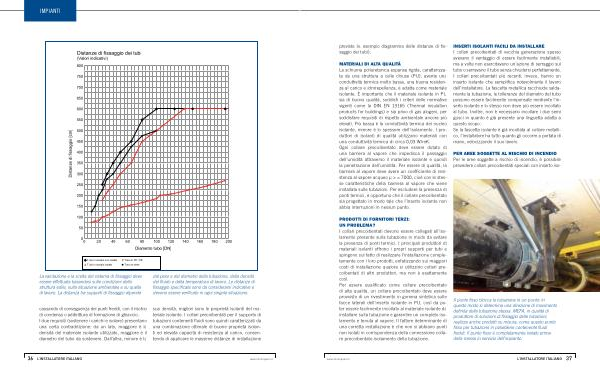

Distanze di fissaggio dei tubi
( Valori indicativi )
800
750
700
650
600
550
Distanze di fissaggio [ cm ]
500
450
400
350
300
250
200
150
100
50
0 0
20 40 60 80 100 120 140 160 180 200 Diametro tubo [ DN ]
Tubo in acciaio non isolato Tubo in acciaio isolato
Tubo in PP / PE Tubo di rame
La valutazione e la scelta del sistema di fissaggio deve essere effettuata basandosi sulle condizioni della struttura edile , sulla situazione ambientale e su quella di lavoro . La distanza tra supporti di fissaggio dipende dal peso e dal diametro della tubazione , dalla densità del fluido e dalla temperatura di lavoro . Le distanze di fissaggio specificate sono da considerarsi indicative e devono essere verificate in ogni singola situazione . causando di conseguenza dei punti freddi , con il rischio di condensa o addirittura di formazione di ghiaccio . I due requisiti ( sostenere i carichi e isolare ) presentano una certa contraddizione : da un lato , maggiore è la densità del materiale isolante utilizzato , maggiore è il diametro del tubo da sostenere . Dall ’ altra , minore è la sua densità , migliori sono le proprietà isolanti del materiale isolante . I collari precoibentati per il supporto di tubazioni contenenti fluidi sono quindi caratterizzati da una combinazione ottimale di buone proprietà isolanti ed elevata capacità di resistenza al carico , consentendo di applicare le massime distanze di installazione
