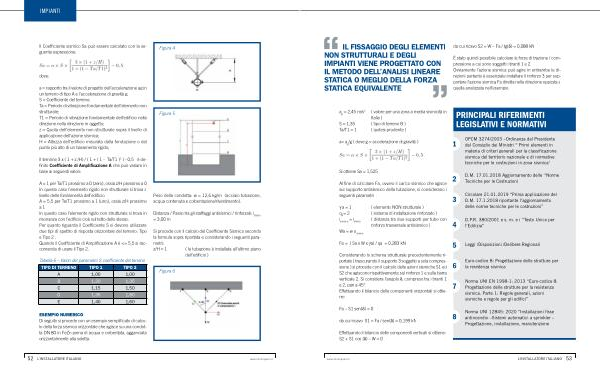

Il Coefficiente sismico Sa può essere calcolato con la seguente espressione :
Figura 4 dove :
a = rapporto tra il valore di progetto dell ’ accelerazione ag in un terreno di tipo A e l ’ accelerazione di gravità g ; S = Coefficiente del terreno ; Ta = Periodo di vibrazione fondamentale dell ’ elemento non strutturale ; T1 = Periodo di vibrazione fondamentale dell ’ edificio nella direzione nella direzione in oggetto ; z = Quota dell ’ elemento non-strutturale sopra il livello di applicazione dell ’ azione sismica ; H = Altezza dell ’ edificio misurata dalla fondazione o dal punto più alto di un basamento rigido ;
Figura 5
Il termine 3 x ( 1 + z / H ) / ( 1 + ( 1 - Ta / T1 ) 2 ) - 0,5 è definito Coefficiente di Amplificazione A che può variare in base ai seguenti valori :
A = 1 per Ta / T1 prossimo a 0 ( zero ), ossia z / H prossimo a 0 In questo caso l ’ elemento rigido non strutturale si trova a livello delle fondamenta dell ’ edificio . A = 5,5 per Ta / T1 prossimo a 1 ( uno ), ossia z / H prossimo a 1 In questo caso l ’ elemento rigido non strutturale si trova in risonanza con l ’ edificio cioè sul tetto dello stesso . Per quanto riguarda il Coefficiente S si devono utilizzare due tipi di spettro di risposta orizzontale del terreno : Tipo e Tipo 2 . Quando il Coefficiente di Amplificazione A è <= 5,5 si raccomanda di usare il Tipo 2 .
Tabella 6 – Valori del parametro S coefficiente del terreno |
TIPO DI TERRENO |
TIPO 1 |
TIPO 2 |
A |
1,00 |
1,00 |
B |
1,20 |
1,35 |
C |
1,15 |
1,50 |
D |
1,35 |
1,80 |
E |
1,40 |
1,60 |
Peso della condotta : w = 12,6 kg / m ( acciaio tubazione , acqua contenuta e coibentazione / rivestimento ).
Distanza / Passo tra gli staffaggi antisismici / rinforzati : i statico = 3,00 m
Si procede con il calcolo del Coefficiente Sismico secondo la formula sopra riportata e considerando i seguenti parametri : z / H = 1
Figura 6
( la tubazione è installata all ’ ultimo piano dell ’ edificio )
ESEMPIO NUMERICO Di seguito si procede con un esempio semplificato di calcolo della forza sismica orizzontale che agisce su una condotta DN 80 in FeZn piena di acqua e coibentata , agganciata orizzontalmente alla soletta .
