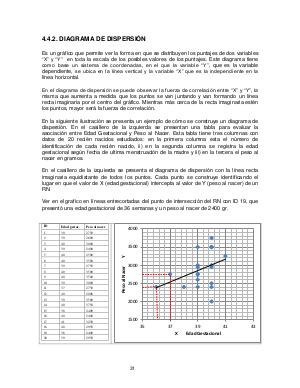

4.4.2. DIAGRAMA DE DISPERSIÓN
Es un gráfico que permite ver la forma en que se distribuyen los puntajes de dos variables
“X” y “Y” en toda la escala de los posibles valores de los puntajes. Este diagrama tiene
como base un sistema de coordenadas, en el que la variable “Y”, que es la variable
dependiente, se ubica en la línea vertical y la variable “X” que es la independiente en la
línea horizontal.
En el diagrama de dispersión se puede observar la fuerza de correlación entre “X” y “Y”, la
misma que aumenta a medida que los puntos se van juntando y van formando un línea
recta imaginaria por el centro del gráfico. Mientras más cerca de la recta imaginaria estén
los puntos, mayor será la fuerza de correlación.
En la siguiente ilustración se presenta un ejemplo de cómo se construye un diagrama de
dispersión. En el casillero de la izquierda se presentan una tabla para evaluar la
asociación entre Edad Gestacional y Peso al Nacer. Esta tabla tiene tres columnas con
datos de 20 recién nacidos estudiados: en la primera columna esta el número de
identificación de cada recién nacido, ii) en la segunda columna se registra la edad
gestacional según fecha de ultima menstruación de la madre y iii) en la tercera el peso al
nacer en gramos.
En el casillero de la izquierda se presenta el diagrama de dispersión con la línea recta
imaginaria equidistante de todos los puntos. Cada punto se construye identificando el
lugar en que el valor de X (edad gestacional) intercepta al valor de Y (peso al nacer) de un
RN.
Ver en el grafico en líneas entrecortadas del punto de intersección del RN con ID 19, que
presentó una edad gestacional de 36 semanas y un peso al nacer de 2400 gr.
Peso al nacer
39 2750
39 2600
3 40 3000
4 39 2400
5 40 2500
6 40 3500
7 39 2750
8 40 3500
9 40 3500
10 39 3000
11 37 2750
12 40 2000
13 39 3500
14 40 3750
15 38 2400
16 40 2400
17 41 3250
18 40 2950
19 36 2400
20 39 2950
4000
3500
Edad gestac. 1
Paciente
2 ID
3000
2500
2000
1500
35
37
39
X
31
Edad Gestacional
41
43
