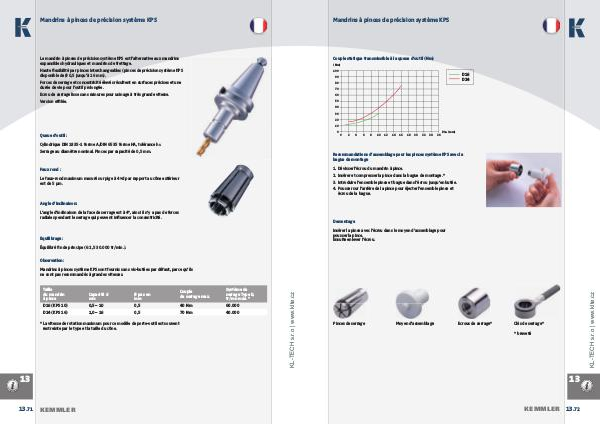

Mandrins à pinces de précision système KPS
Couple statique transmissible à la queue d‘outil (Nm)
(Nm)
100
D16
D24
90
80
70
60
50
40
30
20
10
0
0
2
4
6
8
10
12
14
16
18
20
22
24
26
Dia. (mm)
Recommandations d‘assemblage pour les pinces système KPS avec la
bague de montage
1. Dévisser l‘écrou du mandrin à pince.
2. Insérer et compresser la pince dans la bague de montage.*
3. Introduire l‘ensemble pince et bague dans l‘écrou jusqu‘en butée.
4. Pousser sur l‘arrière de la pince pour éjecter l‘ensemble pince et
ècrou de la bague.
Demontage
Pinces de serrage
Moyen d‘assemblage
Ecrous de serrage*
www.klte.cz
Insérer la pince avec l‘écrou dans le moyen d‘assemblage pour
pousser la pince.
Ensuite enlever l‘écrou.
Clés de serrage*
* breveté
