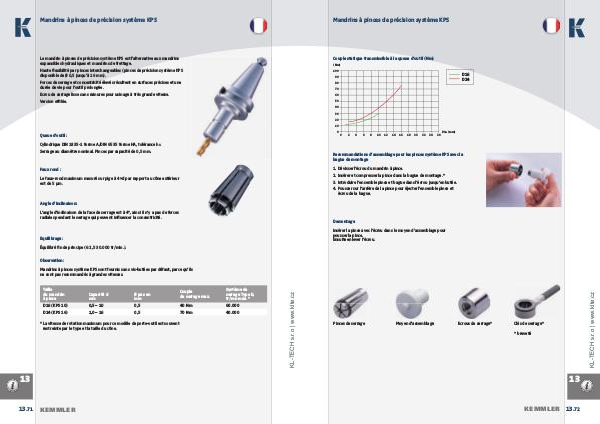

Mandrins à pinces de précision système KPS
Le mandrin à pinces de précision système KPS est l‘alternative aux mandrins
expansibles hydrauliques et mandrins de frettage.
Haute fl exibilité par pinces interchangeables (pinces de précision système KPS
disponible de Ø 0,5 jusqu‘à 16 mm).
Forces de serrage et concentricité élevés résultent en surfaces précises et une
durée de vie pour l‘outil prolongée.
Ecrou de serrage lisse sans rainures pour usinage à très grande vitesse.
Version effi lée.
Queue d‘outil :
Cylindrique DIN 1835-1 forme A/DIN 6535 forme HA, tolérance h 8 .
Serrage au diamètre nominal. Pinces par capacité de 0,5 mm.
Faux rond :
Le faux-rond maximum mesuré sur pige à 4×d par rapport au cône extérieur
est de 5 µm.
Angle d‘inclinaison:
L‘angle d‘inclinaison de la face de serrage est à 4°, ainsi il n‘y a pas de forces
radiales pendant le serrage qui peuvent infl uencer la concentricité.
Equilibrage :
Équilibré fi n de principe (G 2,5 30.000 tr/min.).
Observation:
Taille
du mandrin
à pince Capacité d
mm Ø pas en
mm
D16 (KPS 10) 0,5 – 10 D24 (KPS 16) 1,0 – 16 Couple
de serrage max. Système de
serrage Type D,
tr/mn max.*
0,5 40 Nm 60.000
0,5 70 Nm 40.000
* La vitesse de rotation maximum pour ce modèle de porte-outil est souvent
restreinte par le type et la taille du cône.
13
13. 71
KEMMLER
www.klte.cz
Mandrins à pinces système KPS sont fournis sans vis-butées par défaut, parce qu‘ils
ne sont pas recommandés à grandes vitesses.
