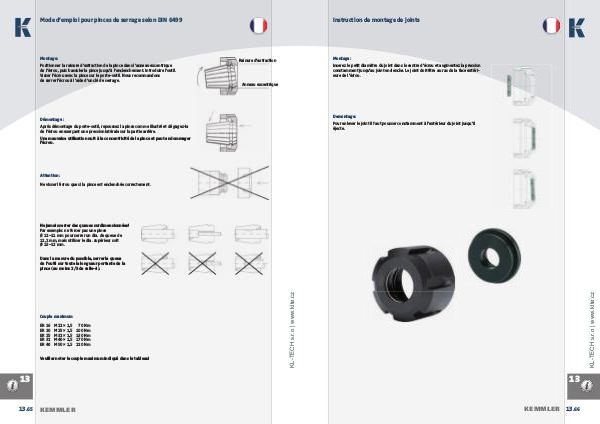

Mode d‘emploi pour pinces de serrage selon DIN 6499
Montage:
Positionner la rainure d‘extraction de la pince dans l‘anneau excentrique
de l‘écrou, puis basculer la pince jusqu‘à l‘enclenchement. Introduire l‘outil.
Visser l‘écrou avec la pince sur le porte-outil. Nous recommandons
de serrer l‘écrou à l‘aide d‘un clé de serrage.
Rainure d‘extraction
Anneau excentrique
Démontage :
Aprés démontage du porte-outil, repoussez la pince comme illustré et dégagez-la
de l‘écrou en exerçant une pression latérale sur la partie arrière.
Une mauvaise utilisation nuit à la concentricité de la pince et peut endommager
l‘écrou.
Attention :
Ne visser l‘écrou que si la pince est enclenchée correctement.
Ne jamais serrer des queues surdimensionnées!
Par exemple: ne forcer pas une pince
Ø 12–11 mm pour serrer un dia. de queue de
12,2 mm, mais utiliser le dia. supérieur soit
Ø 13–12 mm.
Couple maximum
ER 16
ER 20
ER 25
ER 32
ER 40
M22 × 1,5
M25 × 1,5
M32 × 1,5
M40 × 1,5
M50 × 1,5
70 Nm
100 Nm
130 Nm
170 Nm
220 Nm
Veuiller noter le couple maximum indiqué dans le tableau!
13
13. 65
KEMMLER
www.klte.cz
Dans la mesure du possible, serrer la queue
de l‘outil sur toute la longueur portante de la
pince (au moins 2/3 de celle-ci).
