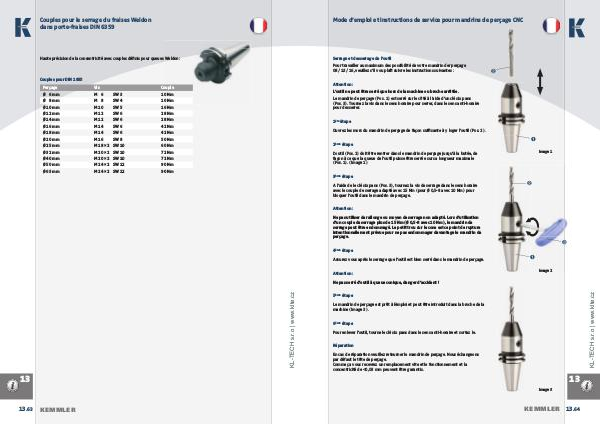

Mode d‘emploi et instructions de service pour mandrins de perçage CNC
Serrage et desserrage de l‘outil
Pour travailler au maximum des possibilité de votre mandrin der perçage
08/ 13/ 16, veuillez s‘il vou plaît suivre les instructions suivantes :
Attention :
L‘outil ne peut être serré que hors de la machine ou broche arrêtée.
Le mandrin de perçage (Pos. 1) est serré sur le côté à l‘aide d‘un clé six pans
(Pos. 3). Tournez la vis dans le sens horaire pour serrer, dans le sens anti-horaire
pour desserrer.
1 ère étape
Ouvrez les mors du mandrin de perçage de façon suffi sante à y loger l‘outil (Pos. 2).
2 ème étape
Image 1
L‘outil (Pos. 2) doit être rentrer dans le mandrin de perçage jusqu‘à la butée, de
façon à ce que la queue de l‘outil puisse être serrée sur sa longueur maximale
(Pos. 1). (Image 1)
3 ème étape
A l‘aide de le clé six pans (Pos. 3), tournez la vis de serrage dans le sens horaire
avec le couple de serrage adapté avec 15 Nm (pour Ø 0,5-8 avec 10 Nm) pour
bloquer l‘outil dans le mandrin de perçage.
Attention :
Ne pas utiliser de rallonge ou moyen de serrage non adapté. Lors d‘utilisation
d‘un couple de serrage plus de 15 Nm (Ø 0,5-8 avec 10 Nm), le mandrin de
serrage peut être endommagé. Le petit trou sur le cone est ce point de rupture
intentionnellement prévue pour ne pas endommager davantage le mandrin de
perçage.
4 ème
étape
Assurez vous après le serrage que l‘outil est bien serré dans le mandrin de perçage.
Attention :
Image 2
www.klte.cz
Ne pas serré d‘outil à queue conique, danger d‘accident !
5 ème étape
Le mandrin de perçage est prêt à lèmploi et peut être introduit dans la broche de la
machine (Image 3).
6 ème étape
Pour enlever l‘outil, tourne le clé six pans dans le sens anti-horaire et sortez le.
Réparation
En cas de réparation veuillez retourner le mandrin de perçage. Nous échangeons
par défaut le tête de perçage.
Comme ça vous recevrez un remplacement vite et le fonctionnement et la
concentricité de <0,03 mm peuvent être garantis.
