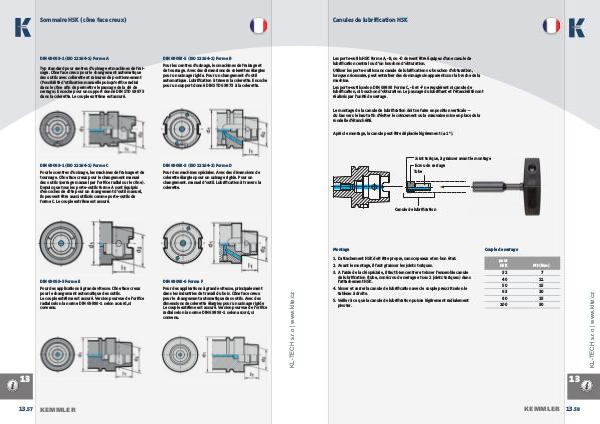

DIN 69063-1 (ISO 12164-1) Forme A DIN 69063-2 (ISO 12164-1) Forme B
Typ standard pour centres d‘usinage et machines de frai-
sage. Cône face creux pour le changement automatique
des outils avec collerette et rainures de positionnement
(Possibilité d‘utilisation manuelle puisqu‘orifi ce radial
dans le cône afi n de permettre le passage de la clé de
serrage). Encoche pour un support donné DIN STD 69873
dans la colerette. Le couple extrême est assuré. Pour les centres d‘usinage, les machines de fraisage et
de tournage. Avec des dimensions de colerettes élargies
pour un usinage rigide. Pour un changement d‘outil
automatique. Lubrifi cation à travers la colerette. Encoche
pour un support donné DIN STD 69873 à la colerette.
DIN 69063-1 (ISO 12164-1) Forme C DIN 69063-2 (ISO 12164-2) Forme D
Pour les centres d‘usinage, les machines de fraisage et de
tournage. Cône face creux pour le changement manuel
des outils (serrage manuel par l‘orifi ce radial sur le cône).
Depuis que tous les porte-outils forme A sont équipés
d‘encoches de côte pour un changement d‘outil manuel,
ils peuvent être aussi utilisés comme porte-outils de
forme C. Le couple extrême est assuré. Pour des machines spéciales. Avec des dimensions de
colerette élargies pour un usinage rigide. Pour un
changement. manuel d‘outil. Lubrifi cation à travers la
colerette.
DIN 69063-5 Forme E DIN 69063-6 Forme F
Pour des applications à grande vitesse. Cône face creux
pour le changement automatique des outils.
Le couple extrême est assuré. Version pourvue de l‘orifi ce
radial selon la norme DIN 69893-1 selon accord, si
convenu. Pour des applications à grande vitesse, principalement
dans les industries de travail du bois. Cône face creux
pour le changement automatique des outils. Avec des
dimensions de colerette élargies pour un usinage rigide
Le couple extrême est assuré. Version pourvue de l‘orifi ce
radial selon la norme DIN 69893-1 selon accord, si
convenu.
