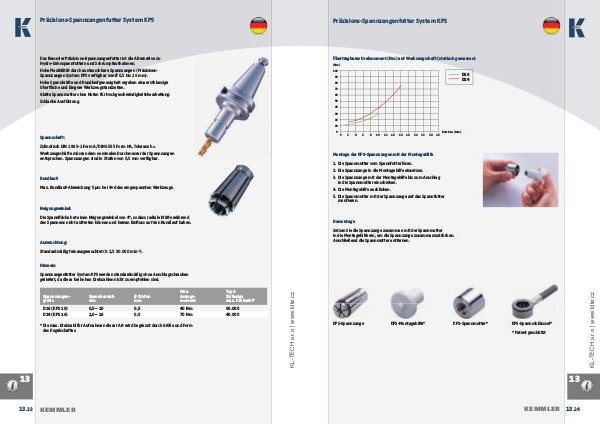

Präzisions-Spannzangenfutter System KPS
Übertragbares Drehmoment (Nm) auf Werkzeugschaft (statisch gemessen)
(Nm)
100
D16
D24
90
80
70
60
50
40
30
20
10
0
0
2
4
6
8
10
12
14
16
18
20
22
24
26
Durchm. (mm)
Montage der KPS-Spannzangen mit der Montagehilfe
1. Die Spannmutter vom Spannfutter lösen.
2. Die Spannzange in die Montagehilfe einsetzen.
3. Die Spannzange mit der Montagehilfe bis zum Anschlag
in die Spannmutter einschieben.
4. Die Montagehilfe ausklinken.
5. Die Spannmutter mit der Spannzange auf das Spannfutter
montieren.
Demontage
KPS-Spannzange
KPS-Montagehilfe*
KPS-Spannmutter*
www.klte.cz
Setzen Sie die Spannzange zusammen mit der Spannmutter
in die Montagehilfe ein, um die Spannzange zusammenzudrücken.
Anschließend die Spannmutter entfernen.
KPS-Spannschlüsssel*
* Patent geschützt
