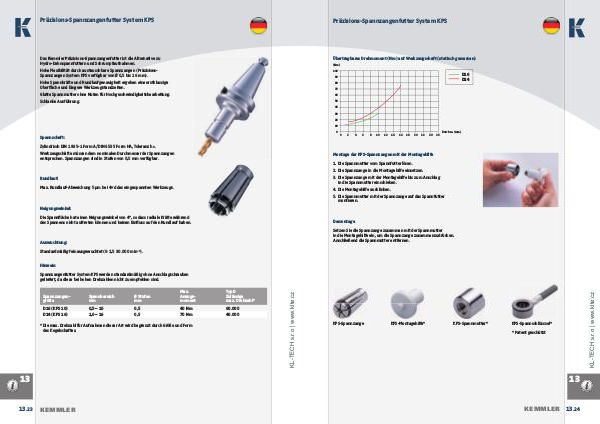

Präzisions-Spannzangenfutter System KPS
Das Kemmler Präzisions-Spannzangenfutter ist die Alternative zu
Hydro-Dehnspannfuttern und Schrumpfaufnahmen.
Hohe Flexibilität durch austauschbare Spannzangen (Präzisions-
Spannzangen System KPS verfügbar von Ø 0,5 bis 16 mm).
Hohe Spannkräfte und Rundlaufgenauigkeit ergeben eine erstklassige
Oberfl äche und längere Werkzeugstandzeiten.
Glatte Spannmutter ohne Nuten für Hochgeschwindigkeitsbearbeitung.
Schlanke Ausführung.
Spannschaft:
Zylindrisch DIN 1835-1 Form A/DIN 6535 Form HA, Toleranz h 8 .
Werkzeugschäfte müssen dem nominalen Durchmesser der Spannzangen
entsprechen. Spannzangen sind in Stufen von 0,5 mm verfügbar.
Rundlauf:
Max. Rundlauf-Abweichung 5 µm bei 4×d des eingespannten Werkzeugs.
Neigungswinkel:
Die Spannfl äche hat einen Neigungswinkel von 4°, so dass radiale Kräfte während
des Spannens nicht auftreten können und keinen Einfl uss auf den Rundlauf haben.
Auswuchtung:
Standardmäßig feinausgewuchtet (G 2,5 30.000 min –1 ).
Hinweis:
Spannzangen-
größe Spannbereich
mm Ø Stufen
mm Max.
Anzugs-
moment Typ D
Zulässige
max. Drehzahl*
D16 (KPS 10) 0,5 – 10 0,5 40 Nm 60.000
D24 (KPS 16) 1,0 – 16 0,5 70 Nm 40.000
*
