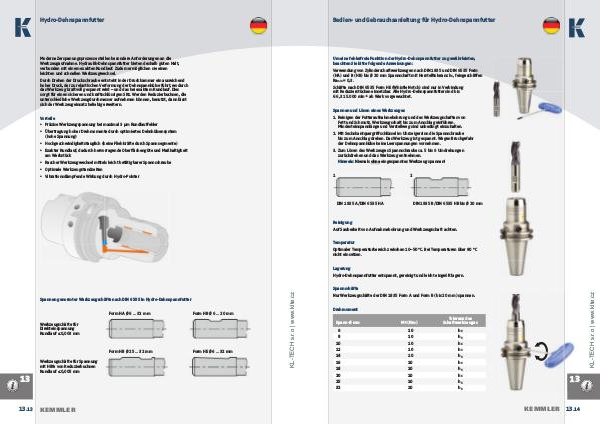

Bedien- und Gebrauchsanleitung für Hydro-Dehnspannfutter
Um eine fehlerfreie Funktion der Hydro-Dehnspannfutter zu gewährleisten,
beachten Sie bitte folgende Anweisungen:
Verwendung von Zylinderschaftwerkzeugen nach DIN 1835 und DIN 6535 Form
(HA) und B (HB) bis Ø 20 mm Spannschaft mit Herstelltoleranz h 6 , fein geschliffen
Ra min = 0,3.
Schäfte nach DIN 6535 Form HE (Whistle Notch) sind nur in Verbindung
mit Reduzierstücken einsetzbar. Alle Hydro-Dehnspannfutter sind bis
G 6,3 15.000 min –1 ab Werk vorgewuchtet.
Spannen und Lösen eines Werkzeuges
1. Reinigen der Futteraufnahmebohrung und des Werkzeugschaftes von
Fett und Schmutz. Werkzeugschaft bis zum Anschlag einführen.
Mindesteinspannlänge und Verstellweg sind unbedingt einzuhalten.
2. Mit Sechskantquergriffschlüssel im Uhrzeigersinn die Spannschraube
bis zum Anschlag drehen. Das Werkzeug ist gespannt. Wegen Bruchgefahr
der Dehnspannhülse keine Leerspannungen vornehmen.
3. Zum Lösen des Werkzeuges Spannschraube ca. 5 bis 6 Umdrehungen
zurückdrehen und das Werkzeug entnehmen.
Hinweis: Niemals ohne eingespanntes Werkzeug spannen!
1
2
DIN 1835 A/DIN 6535 HA
DIN 1835 B/DIN 6535 HB bis Ø 20 mm
Reinigung
Auf Sauberkeit von Aufnahmebohrung und Werkzeugschaft achten.
Temperatur
Optimaler Temperaturbereich zwischen 10–50 °C. Bei Temperaturen über 80 °C
nicht einsetzen.
Lagerung
Hydro-Dehnspannfutter entspannt, gereinigt und leicht eingeölt lagern.
www.klte.cz
Spannschäfte
Nur Werkzeugschäfte der DIN 1835 Form A und Form B (bis 20 mm) spannen.
Drehmoment
Mt (Nm) Toleranz des
Schaftwerkzeuges
6 10 h 6
8 10 h 6
10 10 h 6
12 10 h 6
14 10 h 6
16 10 h 6
18 10 h 6
20 10 h 6
25 10 h 6
32 10 h 6
Spann-Ø mm
13
