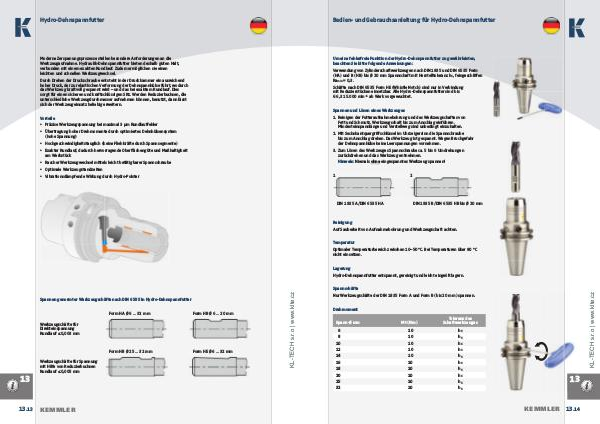

Hydro-Dehnspannfutter
Moderne Zerspanungsprozesse stellen besondere Anforderungen an die
Werkzeugaufnahme. Hydraulik-Dehnspannfutter bieten deshalb guten Halt,
verbunden mit einem exakten Rundlauf. Zudem ermöglichen sie einen
leichten und schnellen Werkzeugwechsel.
Durch Drehen der Druckschraube entsteht in der Druckkammer ein aus reichend
hoher Druck, der zur elastischen Verformung der Dehnspannhülse führt, wodurch
das Werkzeug kraftvoll gespannt wird – und das bei exaktem Rundlauf. Dies
sorgt für einen sicheren und kraftschlüssigen Sitz. Werden Reduzierbuchsen, die
unterschiedliche Werkzeugdurchmesser aufnehmen können, benutzt, dann lässt
sich der Werkzeugeinsatz beliebig erweitern.
Vorteile
• Präzise Werkzeugspannung bei maximal 3 µm Rundlauffehler
• Übertragung hoher Drehmomente durch optimiertes Dehnhülsensystem
(hohe Spannung)
• Hochgeschwindigkeitstauglich (keine Fliehkräfte durch Spannsegmente)
• Exakter Rundlauf, dadurch hervorragende Oberfl ächengüte und Maßhaltigkeit
am Werkstück
• Rascher Werkzeugwechsel mittels leicht betätigbarer Spannschraube
• Optimale Werkzeugstandzeiten
Spannen genormter Werkzeugschäfte nach DIN 6535 in Hydro-Dehnspannfutter
Form HA Ø 6 ... 32 mm Form HB Ø 6 ... 20 mm
Form HB Ø 25 ... 32 mm Form HE Ø 6 ... 32 mm
Werkzeugschäfte für
Direkt einspannung
Rundlauf ≤ 0,003 mm
