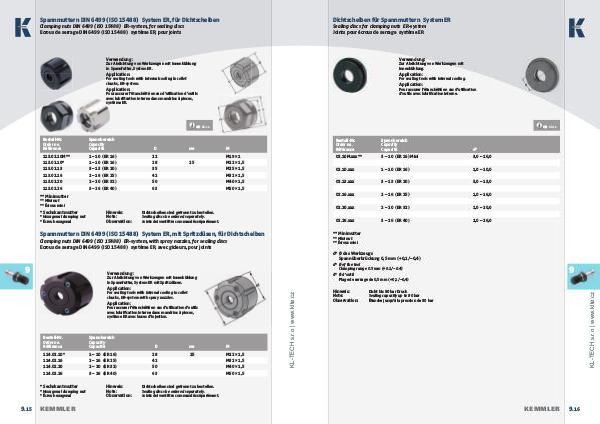

Dichtscheiben für Spannmuttern System ER
Sealing discs for clamping nuts ER-system
Joints pour écrous de serrage système ER
Verwendung:
Zur Abdichtung von Werkzeugen mit
Innenkühlung.
Application:
For sealing tools with internal cooling.
Application:
Pour assurer l’étanchéité en cas d’utilisation
d’outils avec lubrifi cation interne.
13. 04
Bestell-Nr.
Order no.
Référence Spannbereich
Capacity
Capacité d*
02.10M.xxx** 3 – 10 (ER 16) Mini 3,0 – 10,0
02.10.xxx 1 – 10 (ER 16) 1,0 – 10,0
02.13.xxx 3 – 13 (ER 20) 3,0 – 13,0
02.16.xxx 2 – 16 (ER 25) 1,0 – 16,0
02.20.xxx 2 – 20 (ER 32) 1,0 – 20,0
02.26.xxx 3 – 26 (ER 40) 2,0 – 26,0
** Minimutter
** Mini nut
** Écrous mini
d* Ø des Werkzeugs
Spannüberbrückung 0,5 mm (+0,1/−0,4)
d* Ø of the tool
Clamping range 0.5 mm (+0.1/−0.4)
d* Ø d‘outil
Plage de serrage de 0,5 mm (+0,1/−0,4)
Dicht bis 80 bar Druck
Sealing capacity up to 80 bar
Étanche jusqu’à la pression de 80 bar
www.klte.cz
Hinweis:
Note:
Observation:
9
KEMMLER
9. 16
