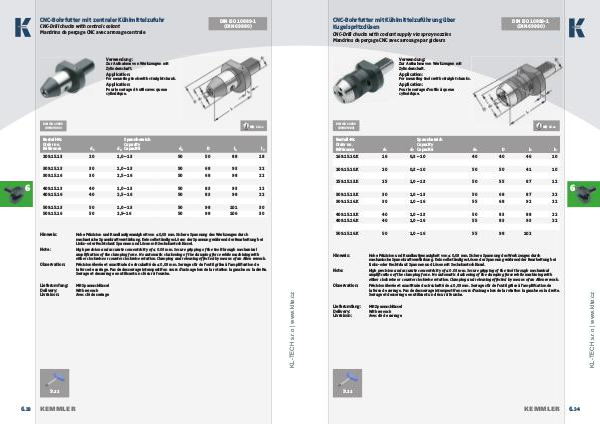

CNC-Bohrfutter mit zentraler Kühlmittelzufuhr
DIN ISO 10889-1
(DIN 69880)
CNC-Drill chucks with central coolant
Mandrins de perçage CNC avec arrosage centrale
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft.
Application:
For mounting tools with straight shank.
Application:
Pour le serrage d‘outils avec queue
cylindrique.
DIN ISO 10889
(DIN 69880)
Bestell-Nr.
Order no.
Référence d 1 d 2
209.15.13 20 1,0 – 13
d 4 D l 1 l 2
50 50 88 18
309.15.13 30 1,0 – 13 50 68 93 22
309.15.16 30 2,5 – 16 50 68 98 22
409.15.13 40 1,0 – 13 50 83 93 22
409.15.16 40 2,5 – 16 50 83 98 22
509.15.13 50 1,0 – 13 50 98 101 30
509.15.16 50 2,5– 16 50 98 106 30
Hinweis:
Note:
Observation:
Lieferumfang:
Delivery:
Livraison:
9.22
6. 33
Spannbereich
Capacity
Capacité
KEMMLER
Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei
Links- oder Rechtslauf. Spannen und Lösen mit Sechskantschlüssel.
High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical
amplifi cation of the clamping force. No automatic slackening of the clamping force while machining with
either clockwise or counter clockwise rotation. Clamping and releasing effected by means of an Allen wrench.
Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplifi cation de
la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite.
Serrage et desserrage en utilisant un clé sur à fourche.
Mit Spannschlüssel
With wrench
Avec clé de serrage
