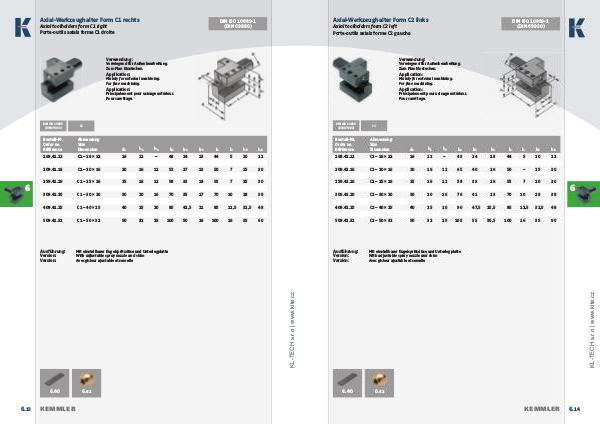

Kemmler - katalog | KL-TECH s.r.o. | www.klte.cz kemmler_katalog | Page 237

Axial-Werkzeughalter Form C2 links
DIN ISO 10889-1
(DIN 69880)
Axial toolholders form C2 left
Porte-outils axials forme C2 gauche
Verwendung:
Vorwiegend für Außenbearbeitung.
Zum Plan Einstechen.
Application:
Mainly for external machining.
For face machining.
Application:
Principalement pour usinage extérieur.
Pour carottage.
DIN ISO 10889
(DIN 69880)
C2
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension d 1 h 1 h 2 b 1 b 2 b 3 l 1 l 2 h 5 h 6
169.42.12 C2 – 16 × 12 16 12 – 43 24 13 44 5 20 22
209.42.16 C2 – 20 × 16 20 16 12 65 40 26 50 – 25 30
259.42.16 C2 – 25 × 16 25 16 12 58 33 26 55 7 20 30
309.42.20 C2 – 30 × 20 30 20 16 76 41 23 70 10 28 38
409.42.25 C2 – 40 × 25 40 25 20 90 47,5 25,5 85 12,5 32,5 48
509.42.32 C2 – 50 × 32 50 32 25 105 55 30,5 100 16 35 60
Mit einstellbarer Kugelspritzdüse und Unterlegplatte
With adjustable spray nozzle and shim
Avec gicleur ajustable et semelle
