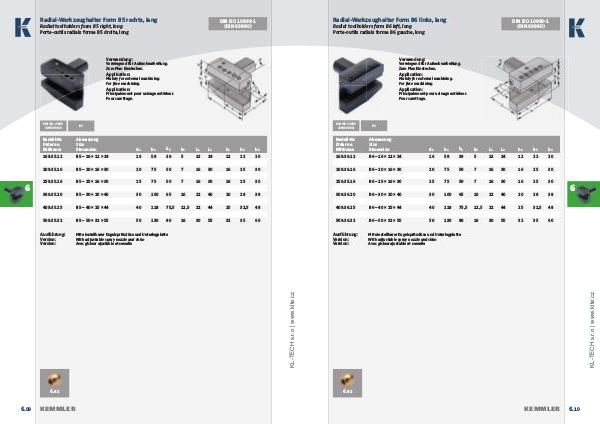

Radial-Werkzeughalter Form B5 rechts, lang
DIN ISO 10889-1
(DIN 69880)
Radial toolholders form B5 right, long
Porte-outils radials forme B5 droite, long
Verwendung:
Vorwiegend für Außenbearbeitung.
Zum Plan Einstechen.
Application:
Mainly for external machining.
For face machining.
Application:
Principalement pour usinage extérieur.
Pour carottage.
DIN ISO 10889
(DIN 69880)
6
B5
Bestell-Nr.
Order no.
Référence Abmessung
Size
Dimension d 1 b 1 b 2 b 3 L 1 L 2 h 1 h 5 h 6
169.35.12 B5 – 16 × 12 × 24 16 58 39 5 13 24 12 22 20
209.35.16 B5 – 20 × 16 × 30 20 75 50 7 16 30 16 25 30
259.35.16 B5 – 25 × 16 × 30 25 75 50 7 16 30 16 25 30
309.35.20 B5 – 30 × 20 × 40 30 100 65 10 22 40 20 28 38
409.35.25 B5 – 40 × 25 × 44 40 118 75,5 12,5 22 44 25 32,5 48
509.35.32 B5 – 50 × 32 × 55 50 130 80 16 30 55 32 35 60
Mit einstellbarer Kugelspritzdüse und Unterlegplatte
With adjustable spray nozzle and shim
Avec gicleur ajustable et semelle
www.klte.cz
Ausführung:
Version:
Version:
6.42
