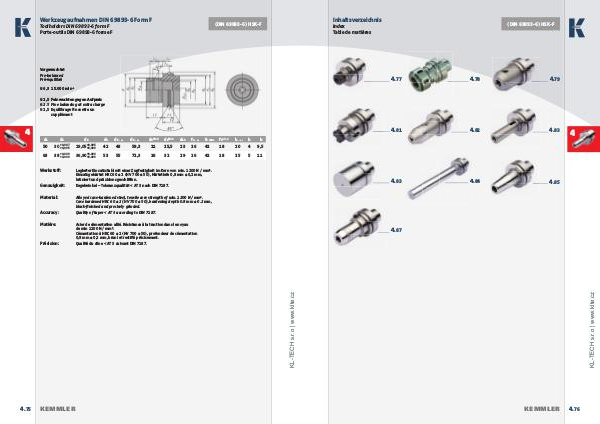

Werkzeugaufnahmen DIN 69893-6 Form F
(DIN 69893-6) HSK-F
Toolholders DIN 69893-6 form F
Porte-outils DIN 69893-6 forme F
Vorgewuchtet
Pre-balanced
Pré-équilibré
G 6,3 15.000 min –1
G 2,5 Feinwuchten gegen Aufpreis
G 2.5 Fine balancing at extra charge
G 2,5 Equilibrage fi n contre un
supplément
4
d 1 d 2 d 3 d 4 d 5 – 0,1 d 6 – 0,1 d 8H10 d 9H11 d 10 f 1 – 0,1 f 2 min. f 3 ±0,1 l 1 – 0,2 l 2 l 3
50 30 +0,007
+0,005 29,05 +0,005
+0,003 42 43 59,3 21 25,5 23 26 42 18 20 4 9,5
63 38 +0,009
+0,006 36,90 +0,006
+0,003 53 55 72,3 26 32 29 26 42 18 25 5 11
Werkstoff:
Genauigkeit:
Material:
Accuracy:
Matière:
Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm².
Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm,
black-fi nished and precisely grinded.
Quality of taper < AT 3 according to DIN 7187.
Acier de cémentation allié. Résistance à la traction dans le noyau
de min 1200 N / mm².
Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation
0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
Qualité du cône < AT 3 suivant DIN 7187.
www.klte.cz
Précision:
Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm².
Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm,
brüniert und präzisionsgeschliffen.
Kegelwinkel – Toleranzqualität < AT 3 nach DIN 7187.
4. 75
