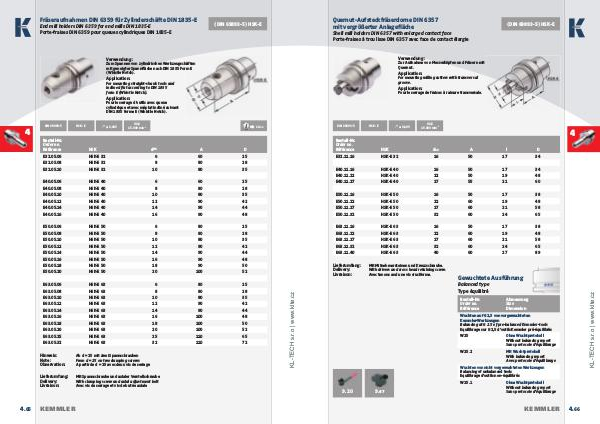

Kemmler - katalog | KL-TECH s.r.o. | www.klte.cz kemmler_katalog | Page 186

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E
(DIN 69893-5) HSK-E
End mill holders DIN 6359 for end mills DIN 1835-E
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-E
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften
mit geneigter Spannfl äche nach DIN 1835 Form E
(Whistle Notch).
Application:
For mounting straight-shank tools and
inclined fl at according to DIN 1835
form E (Whistle Notch).
Application:
Pour le serrage d’outils avec queue
cylindrique et avec méplat incliné suivant
DIN 1835 forme E (Whistle Notch).
4. 65

≤  0,005
HSK - E
Bestell-Nr.
Order no.
Référence HSK
E32.05.06 E32.05.08
G6,3
15.000 min -1
 13. 04

d H4 A D
HSK-E 32 6 60 25
HSK-E 32 8 80 28
E32.05.10 HSK-E 32 10 80 35
E40.05.06 HSK-E 40 6 60 25
E40.05.08 HSK-E 40 8 80 28
E40.05.10 HSK-E 40 10 80 35
E40.05.12 HSK-E 40 12 90 42
E40.05.14 HSK-E 40 14 90 44
E40.05.16 HSK-E 40 16 90 48
E50.05.06 HSK-E 50 6 80 25
E50.05.08 HSK-E 50 8 80 28
E50.05.10 HSK-E 50 10 80 35
E50.05.12 HSK-E 50 12 90 42
E50.05.14 HSK-E 50 14 90 44
E50.05.16 HSK-E 50 16 90 48
E50.05.18 HSK-E 50 18 90 50
E50.05.20 HSK-E 50 20 100 52
E63.05.06 HSK-E 63 6 80 25
E63.05.08 HSK-E 63 8 80 28
E63.05.10 HSK-E 63 10 80 35
E63.05
