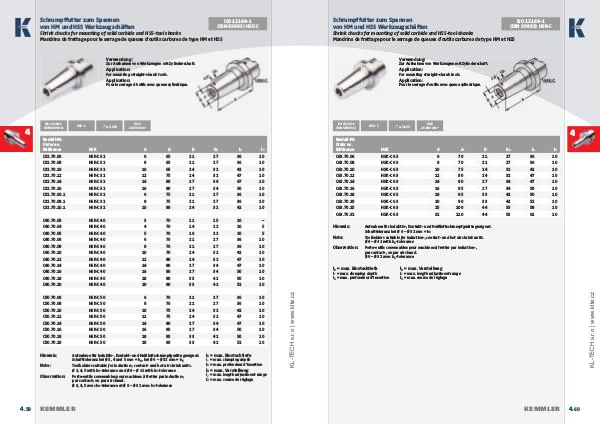

Schrumpffutter zum Spannen
von HM und HSS Werkzeugschäften
ISO 12164-1
(DIN 69893) HSK-C
Shrink chucks for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application:
For mounting straight-shank tools.
Application:
Pour le serrage d’outils avec queue cylindrique.
G6,3
15.000 min -1
Bestell-Nr.
Order no.
Référence HSK d A D D 1 l 1 l 2
C32.70.06 HSK-C 32 6 65 21 27 36 10
C32.70.08 HSK-C 32 8 65 21 27 36 10
C32.70.10 HSK-C 32 10 65 24 32 42 10
C32.70.12 HSK-C 32 12 75 24 32 47 10
C32.70.14 HSK-C 32 14 80 27 34 47 10
C32.70.16 HSK-C 32 16 80 27 34 50 10
C32.70.06.1 HSK-C 32 6 75 21 27 36 10
C32.70.08.1 HSK-C 32 8 75 21 27 36 10
C32.70.10.1 HSK-C 32 10 80 24 32 42 10
C40.70.03 HSK-C 40 3 70 11 15 10 –
C40.70.04 HSK-C 40 4 70 14 22 20 5
C40.70.05 HSK-C 40 5 70 16 22 20 5
C40.70.06 HSK-C 40 6 70 21 27 36 10
C40.70.08 HSK-C 40 8 70 21 27 36 10
C40.70.10 HSK-C 40 10 70 24 32 42 10
C40.70.12 HSK-C 40 12 80 24 32 47 10
C40.70.14 HSK-C 40 14 80 27 34 47 10
C40.70.16 HSK-C 40 16 80 27 34 50 10
C40.70.18 HSK-C 40 18 80 33 42 50 10
C40.70.20 HSK-C 40 20 80 33 42 52 10
C50.70.06 HSK-C 50 6 70 21 27 36 10
C50.70.08 HSK-C 50 8 70 21 27 36 10
C50.70.10 HSK-C 50 10 75 24 32 42 10
C50.70.12 HSK-C 50 12 75 24 32 47 10
C50.70.14 HSK-C 50 14 80 27 34 47 10
C50.70.16 HSK-C 50 16 85 27 34 50 10
C50.70.18 HSK-C 50 18 85 33 42 50 10
C50.70.20 HSK-C 50 20 90 33 42 52 10
Hinweis:
Note:
Observation:
4. 59

≤  0,003
HSK -C
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
Schafttoleranz bei Ø 3, 4 und 5 mm = h 4 , bei Ø 6 – Ø 32 mm = h 6
Toolholders suitable for induction-, contact- and hot air shrink units.
Ø 3, 4, 5 with h 4 -tolerance and Ø 6 – Ø 32 with h 6 -tolerance
Porte-outils convenables pour machines à fretter par induction-,
par contact-, ou par air chaud.
Ø 3, 4, 5 avec h 4 -tolerance et Ø 6 – Ø 32 avec h 6 -tolerance
KEMMLER
l 1 = max. Einstecktiefe
l 1 = max. clamping depth
l 1 = max. profondeur d’insertion
l 2 = max. Verstellweg
l 2 = max. length adjustment range
l 2 = max. course de réglage
