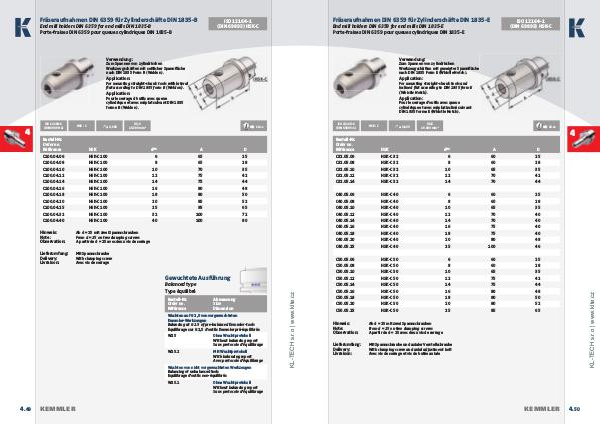

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E
ISO 12164-1
(DIN 69893) HSK-C
End mill holders DIN 6359 for end mills DIN 1835-E
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-E
Verwendung:
Zum Spannen von zylindrischen
Werkzeugschäften mit geneigter Spannfl äche
nach DIN 1835 Form E (Whistle Notch).
Application:
For mounting straight-shank tools and
inclined fl at according to DIN 1835 form E
(Whistle Notch).
Application:
Pour le serrage d’outils avec queue
cylindrique et avec méplat incliné suivant
DIN 1835 forme E (Whistle Notch).
≤ 0,003
HSK - C
Bestell-Nr.
Order no.
Référence HSK
C32.05.06 C32.05.08
G6,3
15.000 min -1
13. 04
d H4 A D
HSK-C 32 6 60 25
HSK-C 32 8 60 28
C32.05.10 HSK-C 32 10 65 35
C32.05.12 HSK-C 32 12 70 42
C32.05.14 HSK-C 32 14 70 44
C40.05.06 HSK-C 40 6 60 25
C40.05.08 HSK-C 40 8 60 28
C40.05.10 HSK-C 40 10 65 35
C40.05.12 HSK-C 40 12 70 40
C40.05.14 HSK-C 40 14 70 40
C40.05.16 HSK-C 40 16 75 40
C40.05.18 HSK-C 40 18 75 40
C40.05.20 HSK-C 40 20 80 48
C40.05.25 HSK-C 40 25 100 46
C50.05.06 HSK-C 50 6 60 25
C50.05.08 HSK-C 50 8 60 28
C50.05.10 HSK-C 50 10 65 35
C50.05.12 HSK-C 50 12 75 42
C50.05.14 HSK-C 50 14 75 44
C50.05.16 HSK-C 50 16 80 48
C50.05.18 HSK-C 50 18 80 50
C50.05.20 HSK-C 50 20 80 52
C50.05.25 HSK-C 50 25 85 65
Hinweis:
Note:
Observation: Ab d = 25 mit zwei Spannschrauben
From d = 25 on two clamping screws
A partir de d = 25 avec deux vis de serrage
Lieferumfang:
Delivery:
Livraison: Mit Spannschraube und axialer Verstellschraube
With clamping screw and axial adjustment bolt
Avec vis de serrage et vis de butée axiale
KEMMLER
4
www.klte.cz
ISO 12164-1
(DIN 69893-1)
4. 50
