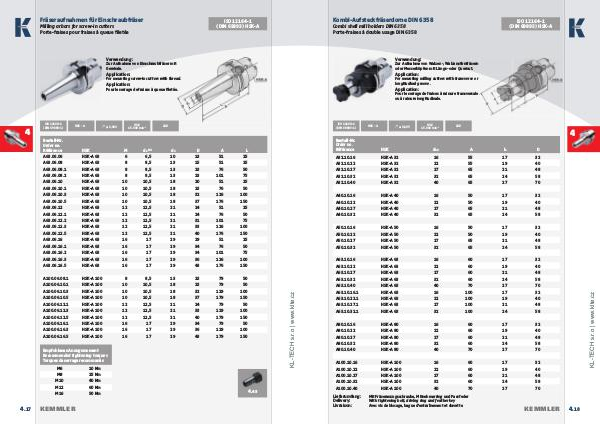

Fräseraufnahmen für Einschraubfräser
ISO 12164-1
(DIN 69893) HSK-A
Milling arbors for screw-in cutters
Porte-fraises pour fraises à queue fi letée
Verwendung:
Zur Aufnahme von Einschraubfräser mit
Gewinde.
Application:
For mounting screw-in cutters with thread.
Application:
Pour le serrage de fraises à queue fi letée.
Bestell-Nr.
Order no.
Référence
A63.06.06
G6,3
15.000 min -1

≤  0,003
HSK - A
HSK
HSK-A 63
M
6
CAD
d 1H4
6,5
d 2
10
D
13
A
51
L
25
A63.06.08 HSK-A 63 8 8,5 13 15 51 25
A63.06.08.1 HSK-A 63 8 8,5 13 23 76 50
A63.06.08.2 HSK-A 63 8 8,5 13 23 101 75
A63.06.10 HSK-A 63 10 10,5 18 20 51 25
A63.06.10.1 HSK-A 63 10 10,5 18 23 76 50
A63.06.10.3 HSK-A 63 10 10,5 18 32 126 100
A63.06.10.5 HSK-A 63 10 10,5 18 37 176 150
A63.06.12 HSK-A 63 12 12,5 21 24 51 25
A63.06.12.1 HSK-A 63 12 12,5 21 24 76 50
A63.06.12.2 HSK-A 63 12 12,5 21 31 101 75
A63.06.12.3 HSK-A 63 12 12,5 21 33 126 100
A63.06.12.5 HSK-A 63 12 12,5 21 40 176 150
A63.06.16 HSK-A 63 16 17 29 29 51 25
A63.06.16.1 HSK-A 63 16 17 29 34 76 50
A63.06.16.2 HSK-A 63 16 17 29 34 101 75
A63.06.16.3 HSK-A 63 16 17 29 36 126 100
A63.06.16.5 HSK-A 63 16 17 29 43 176 150
A100.06.08.1 HSK-A 100 8 8,5 13 23 79 50
A100.06.10.1 HSK-A 100 10 10,5 18 23 79 50
A100.06.10.3 HSK-A 100 10 10,5 18 32 129 100
A100.06.10.5 HSK-A 100 10 10,5 18 37 179 150
A100.06.12.1 HSK-A 100 12 12,5 21 24 79 50
A100.06.12.3 HSK-A 100 12 12,5 21 33 129 100
A100.06.12.5 HSK-A 100 12 12,5 21 40 179 150
A100.06.16.1 HSK-A 100 16 17 29 34 79 50
A100.06.16.3 HSK-A 100 16 17 29 36 129 100
A100.06.16.5 HSK-A 100 16 17 29 43 179 150
www.klte.cz
4
ISO 12164-1
(DIN 69893-1)
Empfohlenes Anzugsmoment
Recommended tightening torques
Torques de serrage recommanés
4. 17
M6 10 Nm
M8 25 Nm
M10 40 Nm
M12 60 Nm
M16 50 Nm
