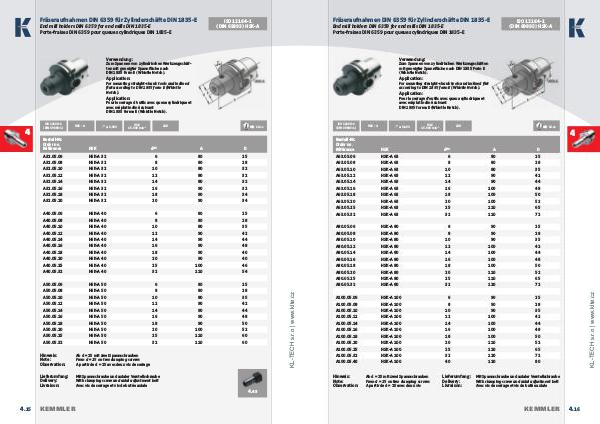

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E
ISO 12164-1
(DIN 69893) HSK-A
End mill holders DIN 6359 for end mills DIN 1835-E
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-E
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften
mit geneigter Spannfl äche nach DIN 1835 Form E
(Whistle Notch).
Application:
For mounting straight-shank tools and inclined fl at
according to DIN 1835 form E (Whistle Notch).
Application:
Pour le serrage d’outils avec queue cylindrique et
avec méplat incliné suivant
DIN 1835 forme E (Whistle Notch).

≤  0,003
HSK - A
Bestell-Nr.
Order no.
Référence HSK
A63.05.06 A63.05.08
G6,3
15.000 min -1
 13. 04

CAD
d H4 A D
HSK-A 63 6 80 25
HSK-A 63 8 80 28
A63.05.10 HSK-A 63 10 80 35
A63.05.12 HSK-A 63 12 90 42
A63.05.14 HSK-A 63 14 90 44
A63.05.16 HSK-A 63 16 100 48
A63.05.18 HSK-A 63 18 100 50
A63.05.20 HSK-A 63 20 100 52
A63.05.25 HSK-A 63 25 110 65
A63.05.32 HSK-A 63 32 110 72
A80.05.06 HSK-A 80 6 90 25
A80.05.08 HSK-A 80 8 90 28
A80.05.10 HSK-A 80 10 90 35
A80.05.12 HSK-A 80 12 100 42
A80.05.14 HSK-A 80 14 100 44
A80.05.16 HSK-A 80 16 100 48
A80.05.18 HSK-A 80 18 100 50
A80.05.20 HSK-A 80 20 110 52
A80.05.25 HSK-A 80 25 110 65
A80.05.32 HSK-A 80 32 120 72
A100.05.06 HSK-A 100 6 90 25
A100.05.08 HSK-A 100 8 90 28
A100.05.10 HSK-A 100 10 90 35
A100.05.12 HSK-A 100 12 100 42
A100.05.14 HSK-A 100 14 100 44
A100.05.16 HSK-A 100 16 100 48
A100.05.18 HSK-A 100 18 100 50
A100.05.20 HSK-A 100 20 110 52
A100.05.25 HSK-A 100 25 120 65
A100.05.32 HSK-A 100 32 120 72
A100.05.40 HSK-A 100 40 120 80
Hinweis:
Note:
Observation:
Ab d = 25 mit zwei Spannschrauben
From d = 25 on two clamping screws
A partir de d = 25 avec deux vis
Lieferumfang:
Delivery:
Livraison:
4
www.klte.cz
ISO 12164-1
(DIN 69893-1)
Mit Spannschraube und axialer Verstellschraube
With clamping screw and axial adjustment bolt
Avec vis de serrage et vis de butée axiale
