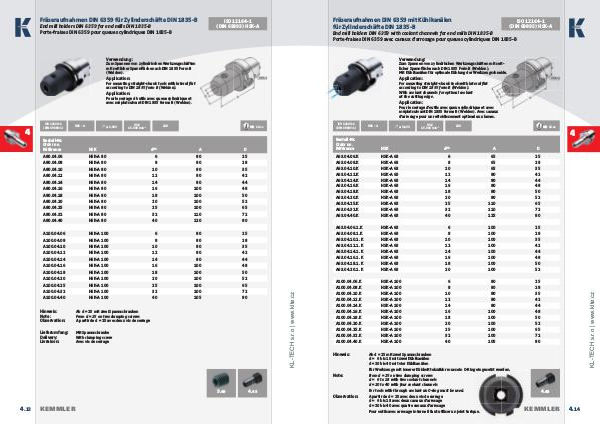

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B
ISO 12164-1
(DIN 69893) HSK-A
End mill holders DIN 6359 for end mills DIN 1835-B
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften
mit seitlicher Spannfl äche nach DIN 1835 Form B
(Weldon).
Application:
For mounting straight-shank tools with lateral fl at
according to DIN 1835 form B (Weldon).
Application:
Pour le serrage d’outils avec queue cylindrique et
avec méplat suivant DIN 1835 forme B (Weldon).
≤ 0,003
HSK - A
Bestell-Nr.
Order no.
Référence HSK
A80.04.06 A80.04.08
G6,3
15.000 min -1
13. 04
CAD
d H4 A D
HSK-A 80 6 80 25
HSK-A 80 8 80 28
A80.04.10 HSK-A 80 10 80 35
A80.04.12 HSK-A 80 12 80 42
A80.04.14 HSK-A 80 14 80 44
A80.04.16 HSK-A 80 16 100 48
A80.04.18 HSK-A 80 18 100 50
A80.04.20 HSK-A 80 20 100 52
A80.04.25 HSK-A 80 25 100 65
A80.04.32 HSK-A 80 32 110 72
A80.04.40 HSK-A 80 40 120 80
A100.04.06 HSK-A 100 6 80 25
A100.04.08 HSK-A 100 8 80 28
A100.04.10 HSK-A 100 10 80 35
A100.04.12 HSK-A 100 12 80 42
A100.04.14 HSK-A 100 14 80 44
A100.04.16 HSK-A 100 16 100 48
A100.04.18 HSK-A 100 18 100 50
A100.04.20 HSK-A 100 20 100 52
A100.04.25 HSK-A 100 25 100 65
A100.04.32 HSK-A 100 32 100 72
A100.04.40 HSK-A 100 40 105 80
Hinweis:
Note:
Observation: Ab d = 25 mit zwei Spannschrauben
From d = 25 on two clamping screws
A partir de d = 25 avec deux vis de serrage
Lieferumfang:
Delivery:
Livraison: Mit Spannschraube
With clamping screw
Avec vis de serrage
9.49
4. 13
KEMMLER
www.klte.cz
4
ISO 12164-1
(DIN 69893-1)
4.43
