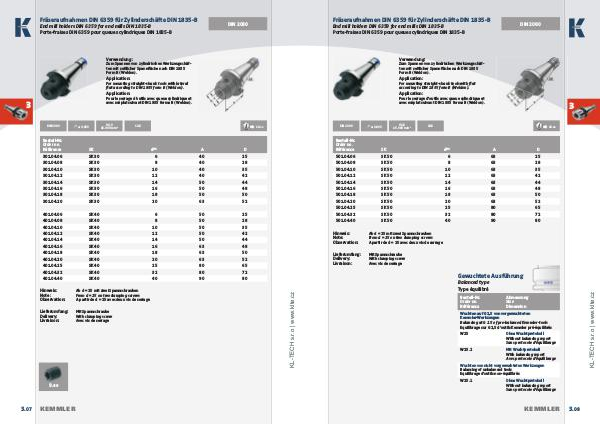

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B
DIN 2080
End mill holders DIN 6359 for end mills DIN 1835-B
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäf-
ten mit seitlicher Spannfl äche nach DIN 1835
Form B (Weldon).
Application:
For mounting straight-shank tools with lateral
fl at according to DIN 1835 form B (Weldon).
Application:
Pour le serrage d’outils avec queue cylindrique et
avec méplat suivant DIN 1835 forme B (Weldon).
DIN 2080
≤ 0,003
Bestell-Nr.
Order no.
Référence SK
301.04.06 301.04.08
13. 04
CAD
d H4 A D
SK 30 6 40 25
SK 30 8 40 28
301.04.10 SK 30 10 40 35
301.04.12 SK 30 12 40 42
301.04.14 SK 30 14 50 44
301.04.16 SK 30 16 50 48
301.04.18 SK 30 18 50 50
301.04.20 SK 30 20 63 52
401.04.06 SK 40 6 50 25
401.04.08 SK 40 8 50 28
401.04.10 SK 40 10 50 35
401.04.12 SK 40 12 50 42
401.04.14 SK 40 14 50 44
401.04.16 SK 40 16 63 48
401.04.18 SK 40 18 63 50
401.04.20 SK 40 20 63 52
401.04.25 SK 40 25 80 65
401.04.32 SK 40 32 80 72
401.04.40 SK 40 40 90 80
Hinweis:
Note:
Observation: Ab d = 25 mit zwei Spannschrauben
From d = 25 on two clamping screws
A partir de d = 25 avec deux vis de serrage
Lieferumfang:
Delivery:
Livraison: Mit Spannschraube
With clamping screw
Avec vis de serrage
9.49
3. 07
G6,3
15.000 min -1
