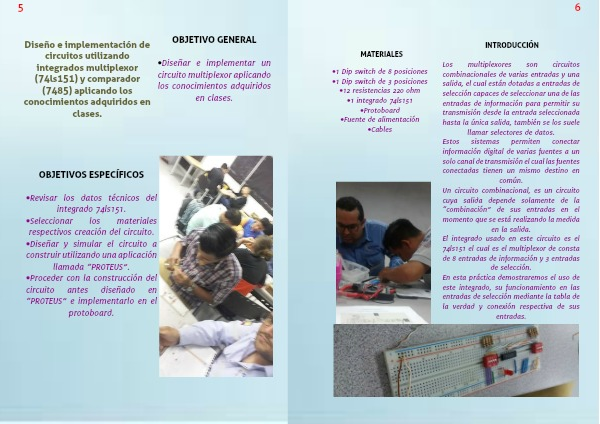

MATERIALES
•1 Dip switch de 8 posiciones
•1 Dip switch de 3 posiciones
•12 resistencias 220 ohm
•1 integrado 74ls151
•Protoboard
•Fuente de alimentación
•Cables
INTRODUCCIÓN
Los multiplexores son circuitos combinacionales de varias entradas y una salida, el cual están dotadas a entradas de selección capaces de seleccionar una de las entradas de información para permitir su transmisión desde la entrada seleccionada hasta la única salida, también se los suele llamar selectores de datos.
Estos sistemas permiten conectar información digital de varias fuentes a un solo canal de transmisión el cual las fuentes conectadas tienen un mismo destino en común.
Un circuito combinacional, es un circuito cuya salida depende solamente de la “combinación” de sus entradas en el momento que se está realizando la medida en la salida.
El integrado usado en este circuito es el 74ls151 el cual es el multiplexor de consta de 8 entradas de información y 3 entradas de selección.
En esta práctica demostraremos el uso de este integrado, su funcionamiento en las entradas de selección mediante la tabla de la verdad y conexión respectiva de sus entradas.
