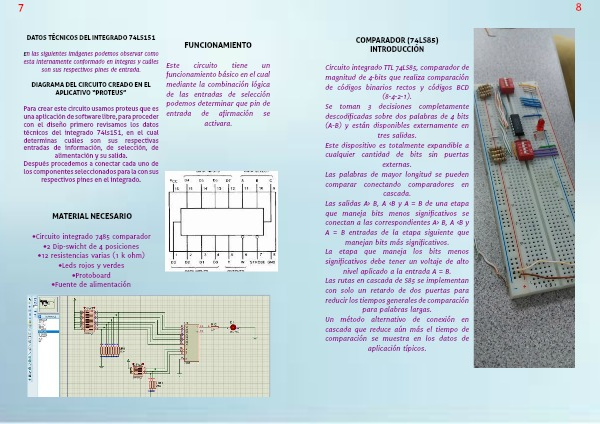

DATOS TÉCNICOS DEL INTEGRADO 74LS151
En las siguientes imágenes podemos observar como esta internamente conformado en integras y cuáles son sus respectivos pines de entrada.
DIAGRAMA DEL CIRCUITO CREADO EN EL APLICATIVO “PROTEUS”
Para crear este circuito usamos proteus que es una aplicación de software libre, para proceder con el diseño primero revisamos los datos técnicos del integrado 74ls151, en el cual determinas cuáles son sus respectivas entradas de información, de selección, de alimentación y su salida.
Después procedemos a conectar cada uno de los componentes seleccionados para la con sus respectivos pines en el integrado.
FUNCIONAMIENTO
Este circuito tiene un funcionamiento básico en el cual mediante la combinación lógica de las entradas de selección podemos determinar que pin de entrada de afirmación se activara.
MATERIAL NECESARIO
•Circuito integrado 7485 comparador
•2 Dip-swicht de 4 posiciones
•12 resistencias varias (1 k ohm)
•Leds rojos y verdes
•Protoboard
•Fuente de alimentación
•Cables
