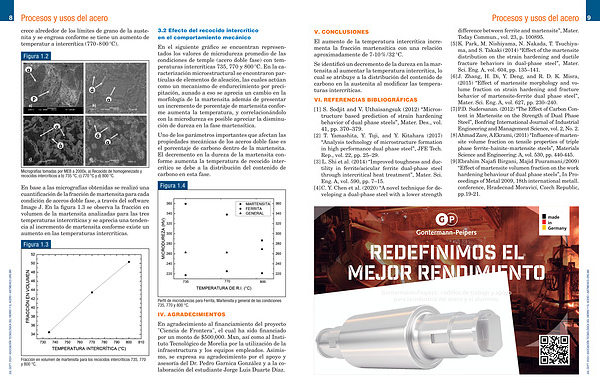

Procesos y usos del acero
8
Procesos y usos del acero
crece alrededor de los límites de grano de la austenita y se engrosa conforme se tiene un aumento de temperatur a intercrítica ( 770-800 ° C ).
Figura 1.2
Micrografías tomadas por MEB a 2000x , a ) Recocido de homogeneizado y recocidos intercríticos a b ) 735 ° C , c ) 770 ° C y d ) 800 ° C .
En base a las micrografías obtenidas se realizó una cuantificación de la fracción de martensita para cada condición de aceros doble fase , a través del software Image J . En la figura 1.3 se observa la fracción en volumen de la martensita analizadas para las tres temperaturas intercríticas y se aprecia una tendencia al incremento de martensita conforme existe un aumento en las temperaturas intercríticas .
Figura 1.3
3.2 Efecto del recocido intercrítico en el comportamiento mecánico
En el siguiente gráfico se encuentran representados los valores de microdureza promedio de las condiciones de temple ( acero doble fase ) con temperaturas intercríticas 735 , 770 y 800 ° C . En la caracterización microestructural se encontraron partículas de elementos de aleación , las cuales actúan como un mecanismo de endurecimiento por precipitación , aunado a eso se aprecia un cambio en la morfología de la martensita además de presentar un incremento de porcentaje de martensita conforme aumenta la temperatura , y correlacionándolo con la microdureza es posible apreciar la disminución de dureza en la fase martensítica .
Uno de los parámetros importantes que afectan las propiedades mecánicas de los aceros doble fase es el porcentaje de carbono dentro de la martensita . El decremento en la dureza de la martensita conforme aumenta la temperatura de recocido intercrítico se debe a la distribución del contenido de carbono en esta fase .
Figura 1.4
JUL-SEPT 2024 l ASOCIACIÓN TECNOLÓGICA DEL HIERRO Y EL ACERO l AISTMEXICO . ORG . MX
Fracción en volumen de martensita para los recocidos intercríticos 735 , 770 y 800 ° C .
Perfil de microdurezas para Ferrita , Martensita y general de las condiciones 735 , 770 y 800 ° C .
IV . AGRADECIMIENTOS
En agradecimiento al financiamiento del proyecto " Ciencia de Frontera ", el cual ha sido financiado por un monto de $ 500,000 . Mxn , así como al Instituto Tecnológico de Morelia por la utilización de la infraestructura y los equipos empleados . Asimismo , se expresa su agradecimiento por el apoyo y asesoría del Dr . Pedro Garnica González y a la colaboración del estudiante Jorge Luis Duarte Díaz .
