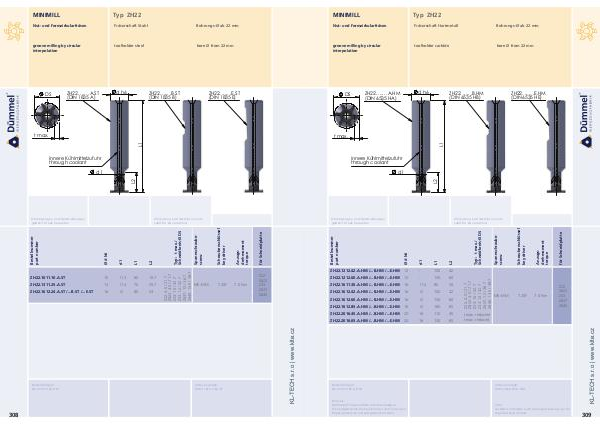

MINIMILL Typ ZH22 Nut- und Formzirkularfräsen Fräserschaft Hartmetall Bohrungs-Ø ab 22 mm
groove milling by circular
interpolation toolholder carbide bore Ø from 22 mm
d h6
ZH22. ..... .A.HM
(DIN 6535 HA)
DS
ZH22. ..... .E.HM
(DIN 6535 HE)
ZH22. ..... .B.HM
(DIN 6535 HB)
L1
t max.
innere Kühlmittelzufuhr
through coolant
d1
11.5 90 30
ZH22.1612.42.A.HM /...B.HM /...E.HM 16 12 100 42
ZH22.1612.60.A.HM /...B.HM /...E.HM 16 12 130 60
ZH22.1612.85.A.HM /...B.HM /...E.HM 16 12 160 85
ZH22.2016.45.A.HM /...B.HM /...E.HM 20 16 110 45
ZH22.2016.65.A.HM /...B.HM /...E.HM 20 16 130 65
M5-MM
T 20F
7.0 Nm
Z22
Z622
Z33
Z637
Z640
t max. reduziert
t max. reduced
Bestellbeispiel:
ZH22.2016.65.A.HM order-example:
ZH22.2016.65.A.HM
Hinweis:
Hartmetall-Fräserschäfte mit beschädigter
Schneidplattenaufnahme können durch unseren
Reparaturservice instand gesetzt werden. note:
carbide-toolholder with damaged seating can be
repaired by Dümmel.
ZH22.1611.30.A.HM /...B.HM /...E.HM 16
für
60
drehmoment
42
130 100 - - ZH22.1212.60.A.HM /...B.HM /...E.HM 12 ZH22.1212.42.A.HM /...B.HM /...E.HM 12
dimensions and describtions are
valid for all variations
Abmessungen und Beschreibungen
gelten für alle Varianten
309
