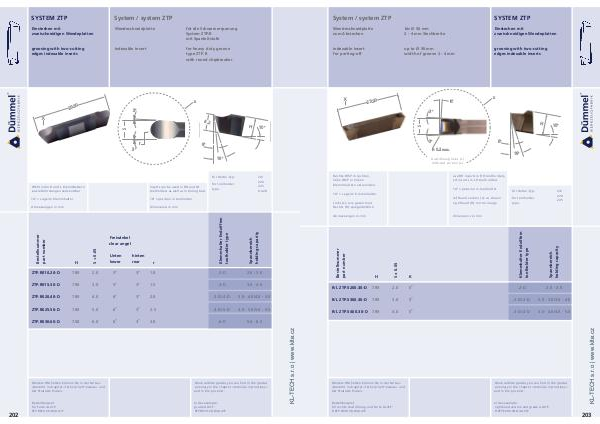

SYSTEM Ztp
System / system ZTP
Wendeschneidplatte
zum Abstechen bis Ø 50 mm
2 - 4 mm Stechbreite Einstechen mit
zweischneidigen Wendeplatten
indexable insert
for parting-off up to Ø 50 mm
width of groove 2 - 4 mm grooving with two-cutting
edges indexable inserts
X
29.90
K°
x
3°
H
6°
3°
R 0.2 max.
16°
Ausführung links (L)
lefthand version (L)
Rechte WSP in rechten,
linke WSP in linken
Klemmhaltern verwenden.
use RH inserts in RH toolholders,
LH inserts in LH toolholders
10° = position in toolholder
10° = Lage im Klemmhalter
lefthand version (L): as shown
righthand (R): mirror image
Links (L): wie gezeichnet
Rechts (R): spiegelbildlich
Für Halter-Typ:
212
220
225
for toolholder
type:
R/L ZTP.5200.30-D 7.90 2.0 5° .2-D 2.0 - 3.0
R/L ZTP.5300.30-D 7.90 3.0 5° .2-D/.3-D 2.0 - 3.0/3.0 - 4.0
R/L ZTP.5400.30-D 7.90 4.0 5° .3-D/.4-D 3.0 - 4.0/4.0 - 5.0
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel »Technische Hinweise« und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter »technical instructions«
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte AL41F:
R.ZTP.5200.30-D/AL41F order-example:
righthand version and grade AL41F:
R.ZTP.5200.30-D/AL41F
capacity
H K
dimensions in mm
Abmessungen in mm
10°
203
