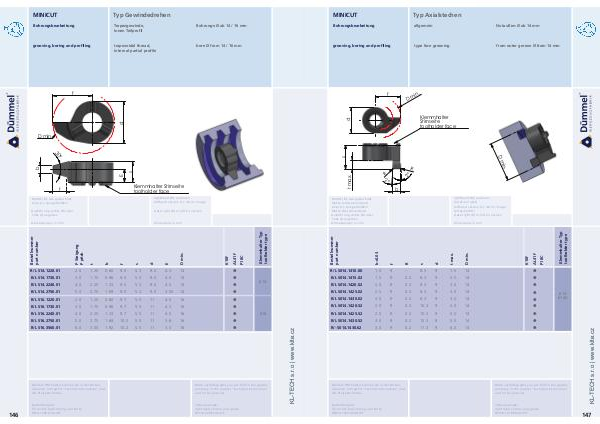

MINICUT Typ Axialstechen Bohrungsbearbeitung allgemein Nutaußen-Ø ab 14 mm
grooving, boring and profiling type face grooving from outer groove Ø from 14 mm
f
D
n.
mi
Klemmhalter
Stirnseite
toolholder face
R
2°
b
righthand (R): as shown
(rotation right)
lefthand version (L): mirror image
(rotation left)
state right (R) or left (L) version
Rechts (R): wie gezeichnet
Platte rechtsschneidend
Links (L): spiegelbildlich
Platte linksschneidend
Ausführung rechts (R) oder
links (L) angeben
Abmessungen in mm
8.3 9 1.5 14
0.2 8.3 9 2.5 14
R/L S014.1420.02 2.0 9 0.2 8.3 9 3.0 14
R/L S014.1425.02 2.5 9 0.2 8.3 9 3.0 14
R/L S014.1430.02 3.0 9 0.2 8.3 9 3.0 14
R/L S014.1420.52 2.0 9 0.2 10.3 9 5.0 14
R/L S014.1425.52 2.5 9 0.2 10.3 9 5.0 14
R/L S014.1430.52 3.0 9 0.2 10.3 9 5.0 14
R/- S014.1430.62 3.0 9 0.2 11.3 9 6.0 14
614
614A
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS014.1410.00/AL41F order-example:
righthand version and grade
RS014.1410.00/AL41F
- 9
Klemmhalter
9 1.5 1.0 R/L S014.1415.02 R/L S014.1410.00
dimensions in mm
147
