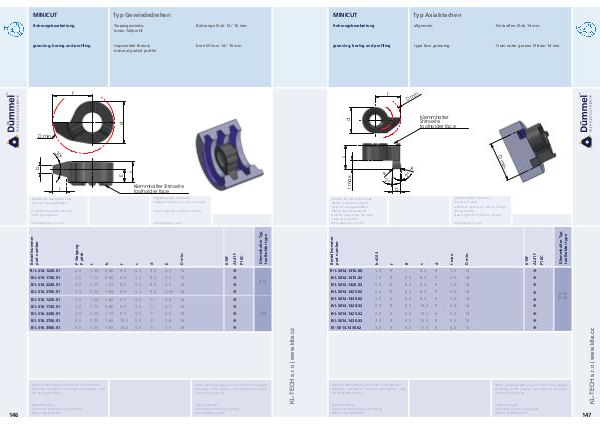

MINICUT Typ Gewindedrehen Bohrungsbearbeitung Trapezgewinde,
innen Teilprofil Bohrungs-Ø ab 14 / 16 mm
grooving, boring and profiling trapezoidal thread,
internal partial profile bore Ø from 14 / 16 mm
d
f
D min.
146
0.60 9.0 5.3 9.0 4.3 14
1.75 0.96 9.0 5.3 9.0 4.0 14
R/L S14.2240.01 4.0 2.25 1.33 9.0 5.3 9.0 4.0 14
R/L S14.2750.01 5.0 2.75 1.69 9.0 5.3 9.0 3.55 14
R/L S16.1220.01 2.0 1.25 0.60 9.7 5.5 11 4.5 16
R/L S16.1730.01 3.0 1.75 0.96 9.7 5.5 11 4.3 16
R/L S16.2240.01 4.0 2.25 1.33 9.7 5.5 11 4.0 16
R/L S16.2750.01 5.0 2.75 1.69 10.2 5.5 11 3.6 16
R/L S16.3560.01 6.0 3.50 1.92 10.2 5.5 11 3.3 16
614
616
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS14.1220.01AL41F order-example:
righthand version and grade
RS14.1220.01AL41F
1.25 3.0
Klemmhalter
2.0 R/L S14.1730.01 R/L S14.1220.01 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Klemmhalter Stirnseite
toolholder face
