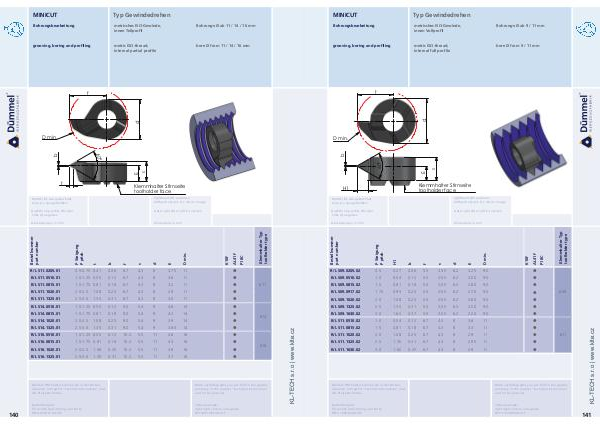

Duemmel - katalog | KL-TECH s.r.o. | www.klte.cz Duemmel | Page 142

MINICUT Typ Gewindedrehen Bohrungsbearbeitung metrisches ISO-Gewinde,
innen Teilprofil Bohrungs-Ø ab 11 / 14 / 16 mm
grooving, boring and profiling metric ISO-thread,
internal partial profile bore Ø from 11 / 14 / 16 mm
f
D min.
140
t
4.3 8 3.75 11 
6.7 4.3 8 3.6 11 
R/L S11.0815.01 1.5-1.75 0.81 0.18 6.7 4.3 8 3.2 11 
R/L S11.1020.01 2.0-2.5 1.08 0.25 6.7 4.3 8 2.9 11 
R/L S11.1325.01 2.5-3.0 1.35 0.31 6.7 4.3 8 3.0 11 
R/L S14.0510.01 1.0-1.25 0.55 0.12 9.0 5.4 9 4.6 14 
R/L S14.0815.01 1.5-1.75 0.81 0.18 9.0 5.4 9 4.3 14 
R/L S14.1020.01 2.0-2.5 1.08 0.25 9.0 5.4 9 3.9 14 
R/L S14.1325.01 2.5-3.0 1.35 0.31 9.0 5.4 9 3.65 14 
R/L S16.0510.01 1.0-1.25 0.55 0.12 10.2 5.5 11 4.8 16 
R/L S16.0815.01 1.5-1.75 0.81 0.18 10.2 5.5 11 4.3 16 
R/L S16.1020.01 2.0-2.5 1.08 0.25 10.2 5.5 11 3.9 16 
R/L S16.1325.01 2.5-3.0 1.35 0.31 10.2 5.5 11 3.7 16 
611
614
616
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS14.0510.01/AL41F order-example:
righthand version and grade
RS14.0510.01/AL41F
6.7 0.12
Klemmhalter
0.06 1.0-1.25 0.55 0.5-0.75 0.41 R/L S11.0510.01 R/L S11.0205.01 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Klemmhalter Stirnseite
toolholder face
