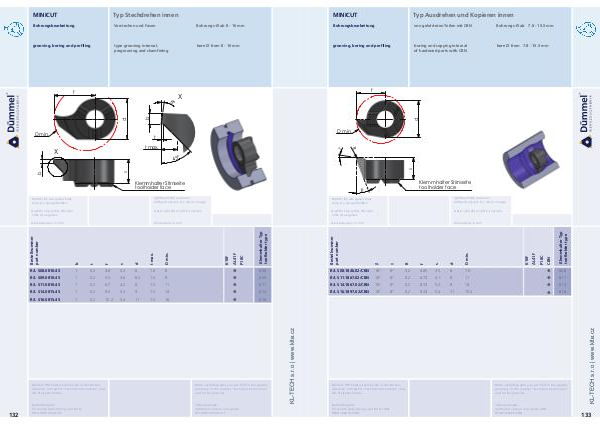

MINICUT Typ Stechdrehen innen Bohrungsbearbeitung Vorstechen und Fasen Bohrungs-Ø ab 8 - 16 mm
grooving, boring and profiling type grooving internal,
pregrooving and chamfering bore Ø from 8 - 16 mm
f
X
8°
D min.
t
t max.
X
45°
132
4.8 3.3 6 1.0 8 608
0.2 5.5 3.6 6.2 1.5 9 609
R/L S11.0810.45 1 0.2 6.7 4.2 8 1.5 11 611
R/L S14.0815.45 1 0.2 9.0 5.3 9 1.5 14 614
R/L S16.0815.45 1 0.2 10.2 5.4 11 1.5 16 616
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS14.0815.45/AL41F order-example:
righthand version and grade
RS14.0815.45/AL41F
0.2 1 1 R/L S09.0810.45 R/L S08.0810.45 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Klemmhalter
Klemmhalter Stirnseite
toolholder face
