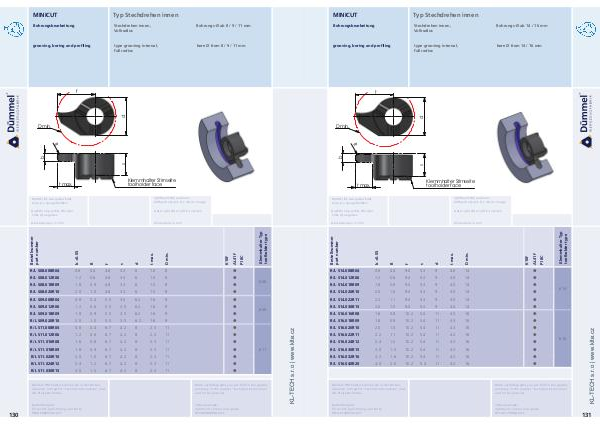

MINICUT Typ Stechdrehen innen Bohrungsbearbeitung Stechdrehen innen,
Vollradius Bohrungs-Ø ab 14 / 16 mm
grooving, boring and profiling type grooving internal,
full radius bore Ø from 14 / 16 mm
f
D min.
9.0 5.3 9 4.0 14 
0.6 9.0 5.3 9 4.0 14 
R/L S14.018R09 1.8 0.9 9.0 5.3 9 4.0 14 
R/L S14.020R10 2.0 1.0 9.0 5.3 9 4.0 14 
R/L S14.022R11 2.2 1.1 9.0 5.3 9 4.0 14 
R/L S14.030R15 3.0 1.5 9.0 5.3 9 4.0 14 
R/L S16.016R08 1.6 0.8 10.2 5.4 11 4.3 16 
R/L S16.018R09 1.8 0.9 10.2 5.4 11 4.3 16 
R/L S16.020R10 2.0 1.0 10.2 5.4 11 4.3 16 
R/L S16.022R11 2.2 1.1 10.2 5.4 11 4.3 16 
R/L S16.024R12 2.4 1.2 10.2 5.4 11 4.3 16 
R/L S16.030R15 3.0 1.5 10.2 5.4 11 4.3 16 
R/L S16.032R16 3.2 1.6 10.2 5.4 11 4.3 16 
R/L S16.040R20 4.0 2.0 10.2 5.4 11 4.3 16 
614
616
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste finden. More carbide grades you can find in the grades
summary in the chapter "technical instructions"
and in the price list.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS14.012R06/AL41F order-example:
righthand version and grade
RS14.012R06/AL41F
0.4 1.2
Klemmhalter
0.8 R/L S14.012R06 R/L S14.008R04 dimensions in mm
Abmessungen in mm state right (R) or left (L) version
Ausführung rechts (R) oder
links (L) angeben righthand (R): as shown
lefthand version (L): mirror image
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Klemmhalter Stirnseite
toolholder face
t max.
131
