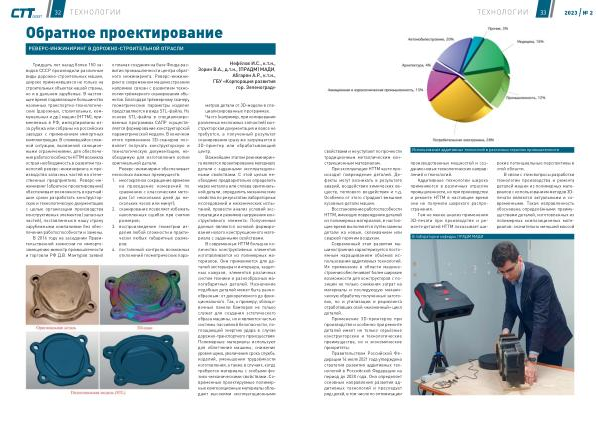

Обратное проектирование
РЕВЕРС-ИНЖИНИРИНГ В ДОРОЖНО-СТРОИТЕЛЬНОЙ ОТРАСЛИ
Тридцать лет назад более 150 заводов СССР производили различные виды дорожно-строительных машин , широко применявшихся не только на строительных объектах нашей страны , но и в дальнем зарубежье . В настоящее время подавляющее большинство наземных транспортно-технологических ( дорожных , строительных , коммунальных и др .) машин ( НТТМ ), применяемых в РФ , импортированы изза рубежа или собраны на российских заводах с применением импортных комплектующих . В сложившейся сложной ситуации , вызванной санкционными ограничениями , для обеспечения работоспособности НТТМ возникла острая необходимость в развитии технологий реверс-инжиниринга и производства запасных частей на отечественных предприятиях . Реверс-инжиниринг ( обратное проектирование ) обеспечивает возможность в кратчайшие сроки разработать конструкторскую и технологическую документацию с целью организации производства конструктивных элементов ( запасных частей ), поставленных в нашу страну зарубежными компаниями без обеспечения работоспособности и замены .
В 2016 году на заседании Правительственной комиссии по импортозамещению министр промышленности и торговли РФ Д . В . Мантуров заявил
Нефёлов И . С ., к . т . н ., Зорин В . А ., д . т . н ., ( ПРАДМ ) МАДИ ,
Абгарян А . Р ., к . т . н ., ГБУ « Корпорация развития гор . Зеленоград » о планах создания на базе Фонда развития промышленности центра обратного инжиниринга . Реверс-инжиниринг в современном машиностроении напрямую связан с развитием технологии трёхмерного сканирования объектов . Благодаря трёхмерному сканеру геометрические параметры изделия представляются в виде STL-файла . На основе STL-файла в специализированных программах САПР осуществляется формирование конструкторской параметрической модели . В конечном итоге применение 3D-сканеров позволяет получать конструкторскую и технологическую документацию , необходимую для изготовления копии оригинальной детали .
Реверс-инжиниринг обеспечивает несколько важных преимуществ : 1 . многократное сокращение времени на проведение измерений по сравнению с классическим методом ( от нескольких дней до нескольких часов или минут );
2 . сканирование позволяет избежать накопленных ошибок при снятии размеров ;
3 . воспроизведение геометрии изделия любой сложности и практически любых габаритных размеров ;
4 . постоянный контроль возможных отклонений геометрических параметров детали от 3D-модели в специализированных программах . Часто ( например , при копировании различных несложных запчастей ) конструкторская документация и вовсе не требуется , а полученный результат сканирования сразу же загружается в 3D-принтер или обрабатывающий центр .
Важнейшим этапом реинжиниринга является проектирование материала детали с заданными эксплуатационными свойствами . С этой целью необходимо предварительно определить марку металла или сплава оригинальной детали , определить механические свойства по результатам лабораторных исследований и механических испытаний , провести анализ условий эксплуатации и режимов нагружения конструктивного элемента . Полученные данные являются основой формирования нового конструкционного материала с заданными свойствами .
В современных НТТМ большое количество конструктивных элементов изготавливается из полимерных материалов . Они применяются для деталей экстерьера и интерьера , защитных кожухов , элементов различных систем техники и разнообразных малогабаритных деталей . Назначение подобных деталей может быть разнообразным : от декоративного до функционального . Так , к примеру , облицовочные панели бамперов не только служат для создания эстетического образа машины , но и являются частью системы пассивной безопасности , поглощающей энергию удара в случае дорожно-транспортного происшествия . Полимерные материалы используют для облегчения машины , снижения уровня шума , увеличения срока службы изделий , уменьшения трудоёмкости изготовления , а также в случаях , когда требуются материалы с особыми физико-механическими свойствами . Современные проектируемые полимерные композиционные материалы обладают высокими эксплуатационными
