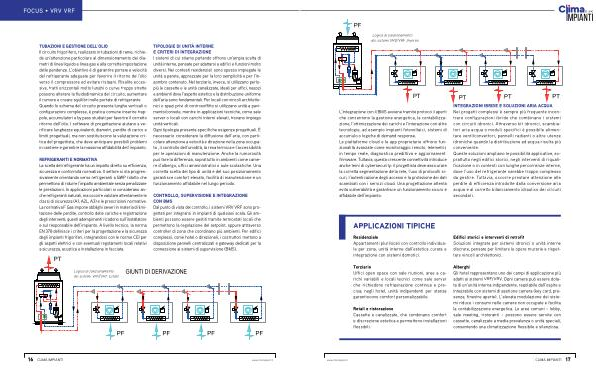

FOCUS • VRV VRF
TUBAZIONI E GESTIONE DELL’ OLIO Il circuito frigorifero, realizzato in tubazioni di rame, richiede un’ attenzione particolare al dimensionamento dei diametri di linea liquido e linea gas e alla corretta impostazione delle pendenze. L’ obiettivo è di garantire portate e velocità del refrigerante adeguate per favorire il ritorno dell’ olio verso il compressore ed evitare ristagni. Risalite eccessive, tratti orizzontali molto lunghi o curve troppo strette possono alterare la fluidodinamica del circuito, aumentare il rumore e creare squilibri nelle portate di refrigerante. Quando lo schema del circuito presenta lunghe verticali o configurazioni complesse, è pratica comune inserire trappole, accumulatori e by pass studiati per favorire il corretto ritorno dell’ olio. I software di progettazione aiutano a verificare lunghezze equivalenti, diametri, perdite di carico e limiti progettuali, ma non sostituiscono la valutazione critica del progettista, che deve anticipare possibili problemi in cantiere e garantire la massima affidabilità dell’ impianto.
REFRIGERANTI E NORMATIVA La scelta del refrigerante ha un impatto diretto su efficienza, sicurezza e conformità normativa. Il settore si sta progressivamente orientando verso refrigeranti a GWP ridotto che permettono di ridurre l’ impatto ambientale senza penalizzare le prestazioni. In applicazioni particolari si considerano anche refrigeranti naturali, ma occorre valutare attentamente le classi di sicurezza( A1, A2L, A3) e le prescrizioni normative. La normativa F Gas impone obblighi severi in materia di limitazione delle perdite, controllo delle cariche e registrazione degli interventi; questi adempimenti ricadono sull’ installatore e sul responsabile dell’ impianto. A livello tecnico, la norma EN 378 definisce i criteri per la progettazione e la sicurezza degli impianti frigoriferi, integrandosi con le norme CEI per gli aspetti elettrici e con eventuali regolamenti locali relativi a sicurezza, acustica e installazione in facciata.
PT
TIPOLOGIE DI UNITÀ INTERNE E CRITERI DI INTEGRAZIONE I sistemi di cui stiamo parlando offrono un’ ampia scelta di unità interne, pensate per adattarsi a edifici e funzioni molto diversi. Nei contesti residenziali sono spesso impiegate le unità a parete, apprezzate per la loro semplicità e per l’ ingombro contenuto. Nel terziario, invece, si utilizzano perlopiù le cassette e le unità canalizzate, ideali per uffici, negozi e ambienti dove l’ aspetto estetico e la distribuzione uniforme dell’ aria sono fondamentali. Per locali con vincoli architettonici o spazi privi di controsoffitto si utilizzano unità a pavimento / console, mentre in applicazioni tecniche, come sale server o locali con carichi interni elevati, trovano impiego unità verticali. Ogni tipologia presenta specifiche esigenze progettuali. È necessario considerare la diffusione dell’ aria, con particolare attenzione a velocità e direzione nella zona occupata, il controllo dell’ umidità, la resa termica e l’ accessibilità per le operazioni di manutenzione. Anche la rumorosità può fare la differenza, soprattutto in ambienti come camere d’ albergo, uffici amministrativi o aule scolastiche. Una corretta scelta del tipo di unità e del suo posizionamento garantisce comfort elevato, facilità di manutenzione e un funzionamento affidabile nel lungo periodo.
CONTROLLO, SUPERVISIONE E INTEGRAZIONE CON BMS Dal punto di vista del controllo, i sistemi VRV VRF sono progettati per integrarsi in impianti di qualsiasi scala. Gli ambienti possono essere gestiti tramite termostati locali che permettono la regolazione del setpoint, oppure attraverso controller di zona che coordinano più ambienti. Per edifici complessi, come hotel o direzionali, i costruttori mettono a disposizione pannelli centralizzati e gateway dedicati per la connessione ai sistemi di supervisione( BMS).
Logica di funzionamento dei sistemi VRV / VRF Estate
GIUNTI DI DERIVAZIONE
PF PF PF PF
