ENERGETICA • SISTEMI IBRIDI

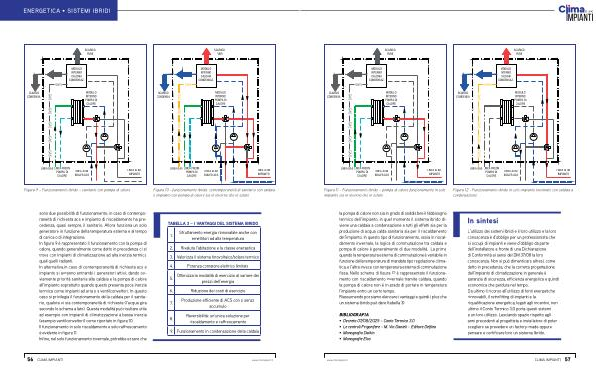

Figura 9 – Funzionamento ibrido – sanitario con pompa di calore

Figura 10- funzionamento ibrido: contemporaneità di sanitario con caldaia e impianto con pompa di calore sia in inverno che in estate sono due possibilità di funzionamento: in caso di contemporaneità di richiesta acs e impianto di riscaldamento ha precedenza, quasi sempre, il sanitario. Allora funziona un solo generatore in funzione della temperatura esterna e al tempo di carica o di integrazione. In figura 9 è rappresentato il funzionamento con la pompa di calore, quando generalmente come detto in precedenza ci si trova con impianti di climatizzazione ad alta inerzia termica quali quelli radianti. In alternativa. in caso di contemporaneità di richiesta acs e impianto si avranno entrambi i generatori attivi; dando ovviamente priorità sanitaria alla caldaia e la pompa di calore all’ impianto soprattutto quando questo presenta poca inerzia termica come impianti ad aria o a ventilconvettori. In questo caso si privilegia il funzionamento della caldaia per il sanitario, qualora vi sia contemporaneità di richiesta( l’ acqua gira secondo lo schema a lato). Questa modalità può risultare utile ad esempio con impianti di climatizzazione a bassa inerzia( esempio ventilconvettori) come riportato in figura 10. Il funzionamento in solo riscaldamento e solo raffrescamento è evidente in figura 11. Infine, nel solo funzionamento invernale, potrebbe essere che

TABELLA 3 – I VANTAGGI DEL SISTEMA IBRIDO

1.

Sfruttamento energia rinnovabile anche con emettitori ad alta temperatura

2. Rivaluta l’ abitazione e la classe energetica 3. Valorizza il sistema fotovoltaico / solare termico 4. Potenza contatore elettrico limitata

5.

Ottimizza la modalità di esercizio al variare dei prezzi dell’ energia

6. Riduzione dei costi di esercizio

7.

8.

Produzione efficiente di ACS con o senza accumulo

Reversibilità: un’ unica soluzione per riscaldamento e raffrescamento

9. Funzionamento in condensazione della caldaia
