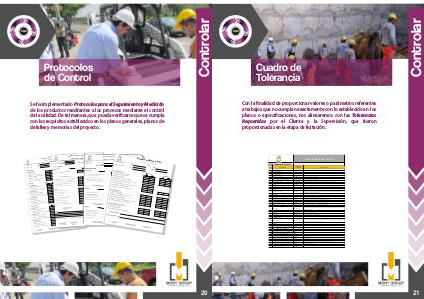

Con la finalidad de proporcionar valores o parámetros referentes
a trabajos que no cumplan exactamente con lo establecido en los
planos o especificaciones, nos alinearemos con las Tolerancias
Requeridas por el Cliente y la Supervisión, que fueron
proporcionadas en la etapa de licitación.
TOLERANCIAS CONSTRUCTIVAS
ETAPA DE EXCAVACIÓN Y CASCO
ITEM
RANGO DE
ACEPTACIÓN
DESCRIPCIÓN
OBSERVACIÓN
1.00 Excavacion Masiva
20%
de la indicacion de plano
2.01 Ubi ca ci ón del a ncl a je
(+/-)50 cms
2.02 Angul o de perfora ci on verti ca l es
max 15° min 10°
2.03 Angul o de perfora ci on hori zonta l es
max 10° min 8°
2.04 Di a s pa ra el tens a do
No se acepta
consultar con el proyectista
consultar con el proyectista
consultar con el proyectista
Debera de llegar a la resistencia solicitada por el proyectista
1.01 Ancho de Ba nqueta
2.00 Muros Anclado
3.00 ACERO
3.01 Empa l mes
(+/-)2.5 cms
3.02 s epa ra ci on mi ni ma entre ba rra s - Vi ga s
1"
3.03 s epa ra ci on mi ni ma entre ba rra s - col umna s
4 cm
Libro de Gianfranco Otazi - Capitulo 6 - 6.5 Espaciamiento del acero de refuerzo
3.04 Gri fa dos
1:6
3.05 Ca mbi os de cua nti a s
Se acepta
ACI 318
Siempre y cuando se sustente y dimensione correctamente, firmado por estructural y
colocarlo en el cuaderno de obra
Libro de Gianfranco Otazi - Capitulo 6 - 6.5 Espaciamiento del acero de refuerzo
4.00 CONCRETO
4.01 Us o de Agua en el concreto
No se acepta
4.02 Us o de a di ti vos en el concreto
Se acepta
4.03 Ti empo a dmi ni s bl e de va ci a do de concreto
3 horas
Verificar caracteristicas de trabajabilidad del concreto
4.04 Recubri mi entos - Los a s ma ci za s
minimo 2 cm
Libro de Gianfranco Otazi - Capitulo 6 - 6.4 Recubrimiento de concreto para refuerzo
4.05 Recubri mi entos - Vi ga s
minimo 1.5 db
Libro de Gianfranco Otazi - capitulo 21, figura 21.6
4.06 Recubri mi entos - col umna s
minimo 1.5 db
4.07 Recubri mi entos - za pa ta s
Minimo 7 cm
Libro de Gianfranco Otazi - Capitulo 6 - 6.4 Recubrimineto de concreto para refuerzo.
4.08 Ca ngrejera s
No se acepta
Al verse fierro se considera cangrejera, usar procedimiento de reparacion, reparacion
dentro de las 24 h.
4.09 Segrega ci ones
No se acepta
Reparacion dentro de las 24 h, usar procedimiento de reparacion de segregaciones
4.10 cura do l oza s
No se acepta
Al inicio de la exudación.
4.11 cura do muros
No se acepta
En el momento del desencofrado.
No se acepta
Deberá de llegar a la resistencia solicitada por el proyectista, donde también
se deberá apuntalar 2 niveles inferiores.
Autorizado y colocado por el provedor
Libro de Gianfranco Otazi - capitulo 21, figura 21.6
5.00 DESENCOFRADO
5.01 Vi ga s - (l l a ves )
6.00 APLOMES
6.01 Col umna s ,pl a ca s y Muros de l ongi tud de 3m
6mm
6.02 En l os ni vel es de fondo de l os a s y vi ga s de 3m 6 mm
7.00 VARIACIONES EN DISTANCIAS
7.01 Entre col umna s y muros de 6m
(+/- 1cm)
7.02 Entre col umna s y muros en cua l qui er pa ño de 8m
13mm
8.00 VARIACIONES EN DIMENSIONES, UBICACIONES
8.01 Secci ones Tra ns vers a l es de col umna s , vi ga s y muros
6mm
por defecto
8.02 Secci ones Tra ns vers a l es de col umna s , vi ga s y muros
13mm
por exceso
8.03 En pl a nta de ci mi entos y za pa ta s
por defecto
13mm
9.00 INSTALACIONES
9.01 Pa s es de Tuberi a s en Vi gueta s por exces o ( corte)
Se acepta
Previ a cons ul ta r con es tructura l pa ra l a col oca ci on de refuerzos
9.02 Corte de pl a ca s pa ra col oca r tuberi a s o ca ja s consultar
Nunca en las cabezas
9.03 Pa s es de tuberi a s en Vi ga s
Max 4"
de tuberia
9.04 Pa s es de tuberi a s en Vi ga s
1/3 de la luz de preferencia
